Аппарат точечной сварки своими руками из старого телевизора

Аппарат точечной сварки своими руками из старого телевизора

Время чтения: 8 минут

У многих из нас в гараже, на балконе или на даче есть старые ламповые телевизоры советского производства. Не спешите выбрасывать их. Ведь если телевизор вышел из строя, это еще не значит, что его детали тоже не нужны. Из старого телевизора вполне можно смастерить какие-нибудь приборы. Например, аппарат для точечной сварки. Точечный сварочный аппарат может понадобиться любому умельцу. Наш самодельный прибор способен сваривать металл толщиной до 0.8 мм. Так что вы сможете выполнять несложный ремонт, в том числе кузовной.

У самодельного аппарата для точечной сварки много преимуществ перед заводскими моделями. Он прост и надежен, его ремонт не отнимет много времени и средств. Он неприхотлив к хранению и долго служит, если сделать все правильно при сборке. К тому же, его себестоимость существенно ниже покупного аппарата. Даже, если вы не найдете у себя многих деталей и вам придется их покупать.

В этой статье мы подробно расскажем, что из себя представляет точечная сварка и как смастерить аппарат точечной сварки своими руками в домашних условиях. Вам понадобится набор простых деталей, которые несложно найти у себя в гараже или купить с рук. В статье приведены все необходимые схемы и чертежи, которые могут понадобиться для сборки как силовой части, так и блока управления.

Статья в тему:  Как узнать битность матрицы телевизора

Общие характеристики сварочного аппарата из старых телевизоров

На рис. 1 представлена схема работы простого однокатного инвертора, преимуществом которого является отсутствие труднодоступных деталей и элементарность конструкции; для изготовления аппарата взято множество радиоэлементов от старых телевизоров. К тому же такое устройство практически не нуждается в настройке.

Этот сварочный аппарат из деталей телевизора имеет такие характеристики:

Рисунок 1. Схема простого однокатного инвертора.

  1. Максимум потребляемого тока от сети — 20 А.
  2. Предел регулировки сварочного тока — 40-130 А.
  3. Максимум напряжения на холостом ходу на электроде — 90 В.
  4. Напряжение в сети переменного тока 50 Гц частотой — 220 В.
  5. Наибольший возможный диаметр рабочего электрода — 3 мм.
  6. Длительность нагрузки при окружающей температуре 25 градусов и выходном токе 100 А — 60%; при 130 А — 40%.
  7. Размеры сварочного аппарата составляют 35×18×10,5 см.
  8. Вес конструкции (без учета электродержателя и кабелей) — 5500 г.
  9. Сварочный ток постоянный, регулировка плавная.

Напряжение запускается кнопкой, которая располагается на электродержателе, что, в свою очередь, позволяет применять увеличенное напряжение зажигания дуги и повышать электробезопасность, а также напряжение на электроде выключается автоматом, если отпустить электродержатель. Увеличенное напряжение дает возможность облегчить зажигание дуги и обеспечить постоянство горения.

При помощи этого аппарата можно соединять детали из тонких листов металла, потому как происходит применение сварочного постоянного тока одновременно с противоположной полярностью напряжения сварки.

Поломка

Строчные устройства могут выходить из строя. Работа телевизора, монитора в этом случае будет невозможна. Существует много разновидностей моделей строчных агрегатов. Замена вызвает трудности. Стоимость аналоговых приборов высока. Некоторые телевизоры, мониторы требуют больших затрат при ремонте. Необходимые детали в некоторых случаях тяжело найти.

Чтобы приобрести только ту часть схемы, которая вышла из строя, произвести ее быструю замену, нужно проверить строчный трансформатор. Телевизору проще будет выполнить адекватный ремонт. В первую очередь проверьте, нет ли следующих неисправностей:

  1. Обрыв контура.
  2. Пробой герметичного корпуса.
  3. Замыкание между витков.
  4. Обрыв потенциометра.
Статья в тему:  Что такое vga в телевизоре

Первые две поломки выявить достаточно просто. Это определяется визуально. Для выполнения замены неисправных элементов материал приобретается практически в любом магазине радиотехники.

Сложнее определить замыкание в контурах обмоток. Трансформатором в этом случае производится звук, напоминающий писк. Но не всегда требуется ремонт при появлении такого сигнала. ТДКС иногда пищит из-за высокого напряжения на вторичном контуре. Проверяете, что вызывает звук, при помощи специального прибора. Если оборудования нет, нужно искать другие варианты.

Проверка осциллографом

Если телевизору требуется проверка в системе ТДКС, проверка выполняется при помощи осциллографа. Для ремонта телевизора потребуется отрезать питающий прибор вывод. Далее нужно найти вторичный контур. Его работу исследуют при подключении к отрезанному выводу питания ТДКС через R-10 Ом. Замена или ремонт устройства потребуется, если подключение осциллографа выявит отклонения. Возможны следующие отклонения:

  • Межвитковое замыкание демонстрирует на R=10 Ом «прямоугольник» с большими помехами. Здесь остается почти все напряжение. Если неисправности в этой области нет, отклонение будет определяться долями вольта.
  • Если нет вторичного напряжения, требуется замена контура. Произошел обрыв.
  • Когда убирают R=10 Ом и создают нагрузку 0,2-1 кОм на вторичном контуре, оценивается нагрузка на выходе. Она должна повторять входящие показатели. Если есть отклонение, ТДКС подлежит ремонту или полной замене.

Существуют и другие поломки. Выявить их можно самостоятельно.

Понижающий трансформатор

Используя автотрансформатор от стабилизатора напряжения типа «Украина», можно переделать его в трансформатор понижающего типа на 12 – 14 Вольт.

Чтобы узнать, подойдёт ли первичная обмотка, нужно её концы ненадолго включить в сеть через амперметр переменного тока, настроенный на максимальный предел измерения. Если в течение нескольких секунд ток не превысит 50-100 миллиампер, тогда перематывать первичную обмотку не придётся.

Статья в тему:  На какой частоте работает пульт от телевизора

Далее следует намотать любым проводом (в изоляции) десять витков, включить трансформатор в сеть и замерить напряжение на концах этой обмотки. Таким образом можно рассчитать число витков, требуемое для получения необходимого напряжения и прибавить к результату около десяти процентов в расчёте на компенсацию падения напряжения под нагрузкой.

Полученное количество витков наматывается обмоточным проводом с сечением от 1 до 1,5 кв. мм (для получения тока 3-5 Ампер).

ЗУ из лампового телевизора

Первой будет схема, пожалуй, самая простейшая, и справиться с ней сможет практически любой автолюбитель.

Для изготовления простейшего зарядного устройства понадобиться всего лишь две составные части – трансформатор и выпрямитель.

Главное условие, которым должно соответствовать зарядное устройство – это сила тока на выходе из прибора должна составлять 10% от емкости АКБ.

То есть, зачастую на легковых авто применяется батарея на 60 Ач, исходя из этого, на выходе из прибора сила тока должна быть на уровне 6 А. При этом напряжение 13,8-14,2 В.

Если у кого-то стоит старый ненужный ламповый советский телевизор, то лучше трансформатора, чем из него не найти.

Принципиальная схема зарядного устройства из телевизора имеет такой вид.

Зачастую на таких телевизорах устанавливался трансформатор ТС-180. Особенностью его являлось наличие двух вторичных обмоток, по 6,4 В и силой тока 4,7 А. Первичная обмотка тоже состоит из двух частей.

Вначале потребуется выполнить последовательное подключение обмоток. Удобство работ с таким трансформатором в том, что каждый из выводов обмотки имеет свое обозначение.

Для последовательного соединения вторичной обмотки нужно соединить между собой выводы 9 и 9’.

А к выводам 10 и 10’ – припаять два отрезка медного провода. Все провода, которые припаиваются к выводам должны иметь сечение не менее 2,5 мм. кв.

Статья в тему:  Как подключить eltex nv 501 телевизору

Что касается первичной обмотки, то для последовательного соединения нужно соединить между собой выводы 1 и 1’. Провода с вилкой для подключения к сети нужно припаять к выводам 2 и 2’. На этом с трансформатором работы завершены.

Далее нужно сделать диодный мост. Для этого потребуется 4 диода, способных работать с током в 10 А и выше. Для этих целей подойдут диодные мосты Д242 или аналоги Д246, Д245, Д243.

На схеме указано, как должно производится подключение диодов – к диодному мосту припаиваются провода, идущие от выводов 10 и 10’, а также провода, которые будут идти к АКБ.

Не стоит забывать и о предохранителях. Один из них рекомендуется установить на «плюсовом» выводе с диодного моста. Этот предохранитель должен быть рассчитан на ток не более 10 А. Второй предохранитель (на 0,5 А) нужно установить на выводе 2 трансформатора.

Перед началом зарядки лучше проверить работоспособность устройства и проверить его выходные параметры при помощи амперметра и вольтметра.

Иногда бывает, что сила тока несколько больше, чем требуется, поэтому некоторые в цепь установить 12-вольтовую лампу накаливания с мощностью от 21 до 60 Ватт. Эта лампа «заберет» на себя излишки силы тока.

Прочие варианты

Можно рассмотреть и другие варианты того, что сделать из старого стабилизатора напряжения своими руками:

  • силовой трансформатор;
  • блок питания для усилителя – путём намотки на первичную обмотку тороидального сердечника вторичной. Намотка делается проводом двухмиллиметрового диаметра, всего необходимо примерно семьдесят – восемьдесят витков;
  • выходной трансформатор гитарного усилителя – подойдёт любой старый стабилизатор ферромагнитного типа, работающий по принципу введения магнитопровода в насыщение. Выдача на выходе нелинейных искажений, неприемлемая для работы с качественными звуковыми системами, здесь будет оправдана, поскольку в усилителях для электрогитары гармонические составляющие увеличивают специально посредством использования каскадов-исказителей.
Статья в тему:  Почему телевизоры samsung из-за границы не показывают в россии

Для перемотки трансформаторов от стабилизатора необходим расчёт толщины провода и количества витков – это нужно для получения требуемого напряжения. Решить этот вопрос самостоятельно поможет программа «расчёт тороидального трансформатора».

Старые стабилизаторы напряжения являются по сути трансформаторами с коэффициентом трансформации, равном единице. Они отлично подойдут для защиты любого ценного электроприбора (телевизор, усилитель, персональный компьютер) от экстремальных перепадов напряжения в электрической сети.

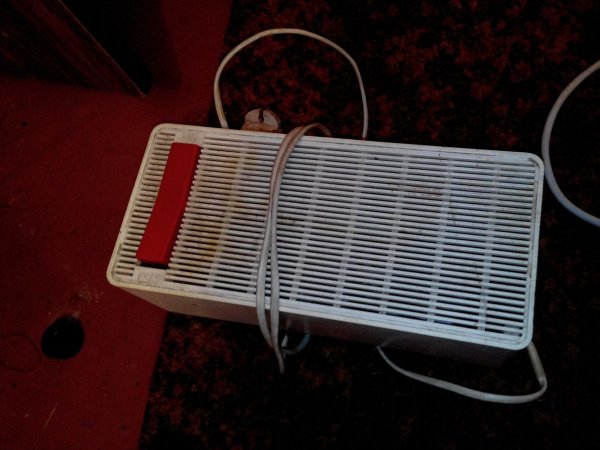

Недавно разбирал хлам в родительской квартире, нашел вот такой вот раритет.

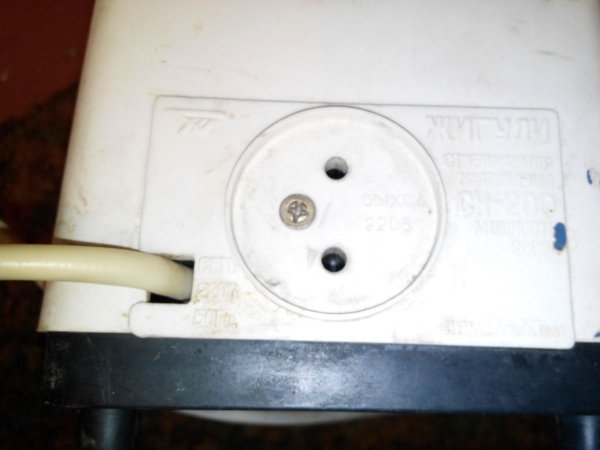

Советский стабилизатор напряжения Жигули, помню раньше его включали перед телевизором, потом как то перестали, но устройство осталось и лежит без дела.


Знаю, что внутри куча разных катушек с алюминиевыми и медными проволоками, разбирал такой же стабилизатор более раннего выпуска в детстве. но возник вопрос, а можно ли сделать из него что-нибудь полезное?

Будут идеи у кого?

Уважаемый посетитель!

Вы зашли на сайт как незарегистрированный пользователь.
Мы рекомендуем Вам зарегистрироваться либо войти на сайт под своим именем.

Способы проверки

Для проверки аппарата применяется осциллограф. Прибор подсоединяют к выходу вторичного контура через сопротивление на 10 Ом. Необходимость замены или ремонта устройства возникает при выявлении следующих отклонений:

  • появления замыкания между витками, с выдачей проверочным прибором «прямоугольника» при больших помехах. Если указанная проверка не показала неисправности, величина отклонения может составить несколько долей вольта;
  • при отсутствии напряжения на выходе требуется полная замена выходной катушки по причине обрыва провода;
  • после снятия сопротивления в 10 Ом создаётся нагрузка до 1 кОм на вторичной катушке и замеряются параметры напряжения на выходе. Если всё в порядке, она соответствует входным характеристикам. При наличии отклонения требуется ремонт или полная замена.

Другие неисправности происходят с меньшей вероятностью, и их не сложно определить самостоятельно человеку, обладающему начальным уровнем знаний в области электротехники.

Статья в тему:  Кто ремонтировал телевизор philips в омске

При подозрении на пробой транзистора, данный элемент извлекается и проверяется работа устройства без него. В случае значительного превышения заданных характеристик, элемент необходимо заменить на идентичный.

Перемотка катушки – достаточно трудоёмкая операция. Поэтому контур проще заменить, чем восстанавливать.

Также в ходе осмотра о неисправностях могут свидетельствовать следы гари на деталях, видимые обрывы контактов. Неисправные элементы следует заменить, не помешает дополнительно пропаять контакты.

Эксклюзивные предметы интерьера

Если просто вытащить кинескоп, вставить внутрь корпуса зеркала и установить на заднюю стенку подсветку, получится мини-бар. Зеркала прикрепляем специальным «стеклянным» клеем, а подсветку делаем из липучих софитов на батарейках. Остается только поставить алкогольные напитки и емкость с коктейльными трубочками.

А чтобы смастерить аквариум, нужно снять заднюю крышку, изъять электрические детали, освободить внутреннюю часть. Кнопки оставляем для компрессорного воздуха. Вставляем аквариум так, чтобы осталось место для подсветки и водорослей.

При разборке соблюдайте осторожность с лучевой трубкой. Дополнительно сделайте крышку и прикрепите ее к панели. Налейте в аквариум воды и запустите рыбок через три дня (этого времени достаточно для отстаивания воды).

Таким же способом телевизор превращается в лежанку для домашнего любимца. Внутреннюю часть в этом случае следует оббить мягким материалом, снизу постелить матрасик. Внешние поверхности целесообразно покрыть лаком и декорировать.

Избавленный от «начинки» корпус подойдет и для хранения книг. Поверхности нужно зачистить и обклеить липкими обоями. К задней стенке прикрепляем петельки для подвешивания. Если корпус большой, делим его горизонтально дополнительной полкой.

Столик из старого телевизора? Это просто! Важно, чтобы у модели был плоский экран.

Два-три корпуса, выкрашенные в разные цвета и поставленные друг на друга, послужат оригинальным стеллажом. Их разумнее скрепить между собой для прочности конструкции. А снизу прикрутить ножки.

Статья в тему:  Как подключить двд к телевизору лж

Почему бы не сделать кукольный домик или мини-комнату? Обрезки тканей, бруски дерева позволят почувствовать себя настоящим дизайнером. И подарок ребенку получится волшебный.

Во сколько же интересных предметов можно превратить старый телевизор, если подключить смекалку! Иногда понадобится наждачная бумага, краска, лак и другие доступные инструменты, материалы. Немного усилий — и стильный аксессуар или полезная вещь готовы.

Рекомендации

Из старого лампового телевизора можно не только сделать оригинальный предмет декора, аппарат для сварки, но и найти множество полезных идей, как применить его детали.

Например, радиоканалы можно применять в качестве всеволнового приемника.

Задний корпус техники, выполненный из металла, хорошо рассеивает и проводит тепло, поэтому из него можно изготовить инфракрасный нагреватель.

Ну а коричневая плата пригодится в качестве элемента звукового усилителя.

О том, как сделать аквариум из старого телевизора, смотрите в следующем видео.
