Что такое плоттер и его принцип работы

Содержание

Печатающие

Позволяют печатать изображение на разных носителях. Основной рабочий узел – рисующий блок. В зависимости от плоттера метод нанесения изображения может отличаться. При выборе печатающего плоттера учитывают ряд характеристик.

    Скорость печати. Влияет на производительность. На параметр надо обращать внимание, когда будет выпускаться продукция большим тиражом.

Режущие плоттеры

Устройство применяется только для резки носителя.

Рабочим элементом является нож с оптическим датчиком, обеспечивающим точность раскроя. В плоттер или как он ещё называется, каттер, загружается программа, в соответствии с которой он будет вырезать фрагменты носителя, сложные узоры и даже текст по заданному направлению, не выходя за границы линий раскроя.

При выборе каттера учитываются характеристики:

  • формат (от него зависит размер носителя);
  • скорость резки;
  • усилие, с которым давит нож, и вид резца, определяют допустимый материал носителя (картон или плёнка).

Гибридные (плоттеры-каттеры)

Аппарат ещё называют «два в одном». Может распечатать и разрезать носитель. Чаще всего это печатающий плоттер рулонного типа с ножом для резки. Удобно резать плёнку или бумагу сразу после печати.

  • дисплей;
  • сетевой указатель;
  • поперечный нож;
  • корзина;
  • крепление для рулона.

При выборе берут во внимание нижеприведённые параметры.

  1. Ширина нарезки. Максимальная – 1 м, чего достаточно для изготовления большинства разновидностей рекламных материалов. Для повседневных нужд хватит ширины 0,5-0,72 м.
  2. Точность нарезки. Чем тоньше носитель, тем выше должна быть точность лезвия, но и цена будет выше.

Работа плоттера с ЧПУ

Для работы плоттера с ЧПУ при построения графиков с ЧПУ требуется 3 оси (ось x, ось y и ось z). Оси x и y работают в унисон для создания 2D-изображения на обычной бумаге. Эти оси (x и y) расположены под углом 90 градусов друг к другу таким образом, что любая точка на плоской поверхности определяется заданным значением x и y. Ось z используется для подъема и опускания пера на плоскую бумагу.

В зависимости от того, какое изображение необходимо нарисовать, компьютер будет генерировать соответствующие координаты и отправлять их на микроконтроллер через USB-порт. Микроконтроллер интерпретирует эти координаты, а затем управляет положением двигателей для создания изображения. В качестве микроконтроллера в данном проекте мы использовали плату Arduino.

Плоттер. Виды и работа. Применение и как выбрать. Особенности

Плоттер, или графопостроитель – это устройство для точного черчения графических рисунков, чертежей и карт на бумаге форматом до А0 или прочих листовых материалов. Это профессиональное оборудование, которое можно встретить в оснащении проектного бюро, дизайнерской компании или полиграфической фирмы.

Что делает плоттер

Графопостроитель выполняет подобные функции, что и обыкновенный принтер, но он является более габаритным, к тому же печатает на больших форматах, поэтому и не применяется в бытовых целях. Его технические возможности позволяют осуществлять печать на бумаге, плотном картоне, синтетических материалах, а также пленках, тканях и т.д. Нередко плоттеры могут не только заниматься черчением, но и резать материал, для получения различные фигурок, этикеток и логотипов.

Такое устройство может применяться для выполнения печати:
  • Рекламных постеров.
  • 3D открыток.
  • Приглашений на праздники.
  • Дизайнерских украшений.
  • Топографических карт.
  • Чертежей.
  • Проектов.

Фактически, под названием плоттер предлагается два разных устройства. Одно применяется как большой принтер для печати, а второе вырезает контуры изображения, а также может его чертить одним цветом.

Виды плоттеров

Данное оборудование весьма востребовано в профессиональной сфере, поскольку на него полагается выполнение множества задач. В связи с этим первоначальная конструкция устройства была многократно модернизирована, в результате чего появились различные виды графопостроителей:

  • Перьевые.
  • Струйные.
  • Электростатические.
  • ППВИ.
  • Термоплоттеры.
  • Лазерные.

Каждая разновидность кардинально отличается по принципу работы, а также возможностям. В связи с этим плоттеры подбираются в зависимости от того, какие цели они будут выполнять, а также в зависимости от применяемых материалов.

Перьевые

Это самый востребованный плоттер, который нередко может быть режущим. Такие устройства являются электромеханическим оборудованием, оснащенным съемным пером, которое двигается в 2 направлениях под воздействием электромотора. Оно сдвигается по каретке влево и вправо, а также может подниматься от обрабатываемой поверхности. В его держатель может устанавливаться специальный фломастер или карандаш, который рисует линии. Такое устройство делает рисунок очень медленно, поэтому плохо подходит для выполнения больших объемов работы. При этом обеспечивается высокое качество рисования.

Нередко такие устройства могут комплектоваться резцом, который вырезает изображение по контуру. В дальнейшем полученные шаблоны можно склеивать, создавая 3D открытки, поделки, приглашения на праздники и так далее. Самые простые перьевые плоттеры не имеют корпус и просто представляют собой платформу, которая устанавливается на лист бумаги. Зажатая в них ручка рисует одним цветом. При необходимости управляющая программа останавливает каретку и сообщает о необходимости замены цвета, что делается вручную.

Для оснащения большинства перьевых плоттеров производители выпускают специальные фломастеры или ручки, которые можно фиксировать в кулачке устройства. Стоимость таких расходников явно завышено, а их ресурс весьма скромный. При профессиональном использовании можно буквально за один день выписать всю краску. Для решения данной проблемы выпускаются специальные держатели, повторяющие форму фирменных фломастеров и ручек. Внутри они пустые, поэтому в них можно зафиксировать обыкновенную гелевую ручку или ее пасту. Таким образом, затраты на расходники многократно сокращаются. Можно применять любой фломастер и ручку из канцелярского магазина, просто устанавливая их через переходник.

Струйный

Такие плоттеры работают по принципу струйной печати, как и одноименные принтеры. В большинстве случаев такие устройства оснащаются картриджем на 4 цвета: черный, пурпурный, желтый и голубой. Для получения прочих оттенков просто смешиваются стандартные цвета.

Применяемая технология печати способна обеспечить высокую скорость нанесения изображения. Картинка получается довольно качественная и с большим разрешением. Для заправки плоттера применяется недорогая краска, а само оборудование стоит сравнительно недорого. Недостаток таких устройств в размывке краски при намокании.

Электростатические

Плоттер данного типа стоит на порядок выше, чем предыдущие устройства. Применяемая в них технология подразумевает нанесение на специальную бумагу невидимого изображения, после чего по начертанному контуру прилипают мелкие капли жидкой краски. После этого устройство сразу же ее высушивает, поэтому картинка не размазывается. Достоинство такого способа печати заключается в очень высоком качестве получаемого рисунка. Чтобы устройство печатало хорошо, очень важно поддерживать в помещении рекомендуемую производителем температуру и уровень влажности. Такие устройства стоят намного выше остальных разновидностей, а кроме того в случае поломки существует большая проблема с их ремонтом по причине отсутствия специалистов готовых это сделать. Необходимо связываться с представителями производителя, на что требуется время. Данное оборудование имеет высокую производительность и скорость печати, что позволяет его использовать в коммерческой деятельности.

Плоттер прямого вывода изображения

ППВИ работает с термобумагой, которая пропитывается специальным составом. Устройство воздействует на поверхность листа специальной гребенкой, благодаря чему в местах контакта под воздействием нагрева бумага становится темной. Как следствие проявляется изображение. Фактически данная технология похожа на то, как печатаются чеки на кассах в магазине. Неоспоримое достоинство такого оборудования является только в необходимости специальной бумаги. Качество печати таких устройств довольно посредственное. Такая технология нанесения изображения позволяет получать только черно-белую картинку. Этого достаточно для проектных мастерских, а также при прорисовки различных шаблонов и лекал, однако для прочих целей такое оборудование будет бесполезным.

Плоттеры термообработки

Такие приборы работают по схожему принципу с плоттером прямого вывода изображения. Используемая технология позволяет сначала воздействовать на бумагу, после чего придавать ей необходимый цвет. Как следствие можно получить полноценное изображение с необходимыми оттенками. Особенность данного оборудования заключается в том, что сначала печатается один цвет, после чего следующий и так необходимое количество раз. Распечатанное хорошо удерживается на термобумаге, не выгорает, а главное и не размывается водой.

Лазерные

Плоттер данного типа работает как лазерный принтер. С помощью лазерного луча на бумагу наносится невидимое изображение, после чего к нему прилипает тонер, который в дальнейшем поддается термообработки. Он расплавляется, запекается и надежно прилипает. Как следствие такое изображение уже не смывается водой. Лазерные устройства могут быть черно-белыми или цветными. Они очень быстро печатают, но при включении печати первого листа необходимо немного подождать, пока печатная головка разогреется. Такие устройства являются одними из самых лучших, поэтому и стоят соответствующе. Лазер отдельных устройств может прожигать материалы.

Как осуществляется технология резки

Режущий плоттер — это модернизированный перьевой. В нем имеется держатель, в который устанавливается специальный резец. Головка с лезвием двигается по специальной каретке только влево или вправо. При этом бумага может затягиваться роликами и двигаться вперед назад, что позволяет обеспечить выполнение резки в любом направлении. Такие устройства могут обрабатывать бумагу, картон, пленку, фотобумагу, винил и даже ткани.

Многие устройство данного класса оснащаются специальным резцом, который может регулировать глубину выхода лезвия, чтобы автоматические подбирать его под тип материала. Такие устройства оснащаются специальным жестким ковриком с липким основанием, на которое можно наклеить материал для вырезки. Это позволяет удерживать мелкие вырезанные детали, чтобы они не сваливались. После окончания работы, фигурки отрываются небольшой пластиковой или металлической неострой лопаткой.

По мере применения липкая подложка теряет свои свойства, поэтому ее нужно заменять. Если этого не делать, то вырезанные мелкие фигурки перестают удерживаться, как следствие работать становится невозможно.

Какое оборудование выбрать

При выборе устройства в первую очередь необходимо определиться – что ему потребуется делать. Не существует универсального плоттера, который сможет делать абсолютно все. Такой прибор сможет либо вырезать изображение и наносить несложные рисунки в одном цвете, либо печатать как принтер. Это является основным параметром выбора. Также важными являются рабочая площадь и скорость. С площадью все понятно, она определяет с каким форматом материалов можно работать. Самые крупные и дорогие плоттеры предназначены для установки листов формата А0. Скорость печати определяет производительность.

Оборудование, которое работает как принтер, просто наносит изображение, поэтому важным параметром будет качество прорисовки. Что касается устройств с функцией резки, то к ним ставятся дополнительные требования, в частности скорость передвижения лезвия. Она измеряется миллиметрами в секунду. Более простые устройства полупрофессионального направления выдают скорость резки 112 мм/с. Профессиональные приборы способны резать 600 мм/с. Также к таким устройствам ставятся особые требования к силе нажатия ножа. Оптимальным считается давление от 200 г. Это позволяет работать не только с тонкой бумагой и картоном, но и довольно плотными синтетическими материалами, в том числе и винилом.

Рисование на 3D-принтере или Гефест примеряет берет Пикассо

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Статья относится к принтерам:

Всем доброго вечера суток!

Ни для кого не секрет, что лучшее свойство DIY принтеров — это невероятно широкие возможности кастомизации и модификации ‘машинки’. Начиная от навешивания большего числа экструдеров и расширения области печати до превращения принтера в пищевой или музыкальный инструмент (серьёзно, парни на ютубе уже шаговиками двигают в такт музыке). Или, например, некоторые заставляют свой принтер рисовать. Этим же сегодня занялся и я!

Подготовка к.

Для претворения дерзкого плана в жизнь вам понадобится:

1) Принтер, которому в этом мероприятии отводится главная роль. Истово рекомендую Prusa i3 Hephestos (хотя бы по той простой причине, что я сам его использовал). Но, по идее, подойдёт любой DIY или Open Source принтер.

2) Софт. Вам понадобится программа Inkscape, которую можно скачать бесплатно и плагин gcodetools для неё. О том что, как и куда — дальше по тексту.

3) Позитивный настрой на борту и немного свободного времени.

Пункт А. Апгрейд, после которого ваш принтер почувствует себя ‘голеньким’.

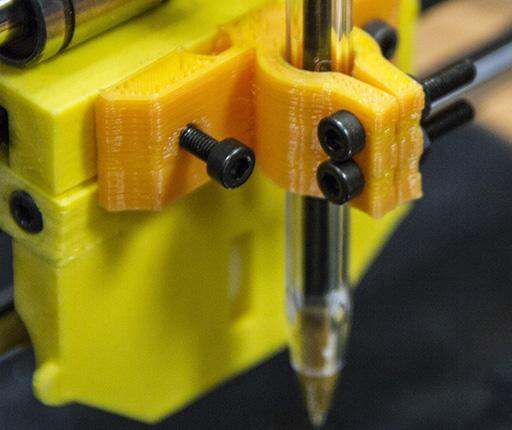

Чтобы магия кино случилась, вам придётся ‘снять’ экструдер. Т.е. совсем, включая кронштейн. Если говорить на примере ‘Гефеста’, то у вас в итоге от экструдера на принтере должна остаться только отпечатанная платформа-держатель. настоятельно рекомендую делать это аккуратно, чтобы не паять потом провода на их законные места. После того как дело будет сделано (я в вас не сомневаюсь, в конце концов вы этот DIY как-то собрали в нынешнее состояние), на платформу нужно установить держатель для ручки.

Скачать их можно со всем известного сайта. Вот ссылки на держатель для

Лично я печатал держатель с заполнением 15% и толщиной слоя 0.3 — проблем не испытал. Сам держатель можно установить на те же болты, которые использовались для крепления экструдера. В результате получается такая вот симпатичная конструкция:

Немного слов о калибровке и об уровне на котором вы установите эту самую ручку. Лично я поступил крайне просто — через level plate довёл до пункта, когда принтер подводит экструдер к центру платформу и установил ручку так, чтобы был уверенный контакт кончика стержня и бумаги, предварительно установленной на платформу. Метод, понятное дело, работает только в том случае, если платформа предварительно откалибрована. Но крутые парни не смотрят на взрыв и не калибруют стол, так что с этим проблем возникнуть не должно.

Пункт Б. Подготовка к переносу красоток и не очень на бумагу.

Как сказано выше, вам нужно скачать Inkscape. Стянуть его можно с официального сайта по этой ссылке. А вот по этой можно скачать gcodetools. Содержимое архива нужно распаковать в *место установки Inkscape*shareextensions. Отдельную папку под плагин создавать НЕ НУЖНО. Когда все эти скучные пункты завершены, смело запускайте программу.

[IMG WIDTH=514 HEIGHT=289]

Изначально мне очень хотелось патриотично нарисовать пин-ап красавицу, но жизнь вносит свои коррективы. Следует отметить, что вообще gcodetools создавался для крайне серьёзных парней с ЧПУ, а потому я уже весь день в нём копаюсь, но некоторые функции всё ещё не даются падавану. Не сегодня, так завтра все пин-ап красотки будут отрисованы, но пока придётся поумерить аппетит — обведём вот этот чертёж!

Основная интересующая нас настройка — Brightness cutoff. С этим параметром стоит поиграться. Устроившее меня значение — 0,450. У вас оно необязательно будет таким же. Прежде чем нажать ‘ок’ убедитесь, что у вас выделен рисунок, который вы желаете вот так вот конвертировать. Также заметьте, что полученный результат появится ПОВЕРХ оригинала.

Теперь переходим в extensions-> gcodetools-> Path to Gcode.

Здесь меняем, в первую очередь, cutting order на Pass by Pass. Таким образом ручка не будет совершать лишних телодвижений. Не до конца уверен что понимаю её, но знающие парни говорят ‘Поверь. а поймёшь потом’. Затем перейдите во вкладку preferences. Здесь всё просто — имя файла, путь, куда он будет сохранён, и z safe (как не сложно догадаться, это расстояние, на которое будет подниматься ручка, когда ей нужно будет переместиться — стандартных 5 мм хватает).

КРАЙНЕ ВАЖНО: обязательно на конце имени файла допишите .gcode. Иначе ‘кина не будет’.

Результатом лично я полностью доволен. Для тех, кто ждал пин-ап красотку, а не эту консервную банку — как хорошо видно, создавая файл таким образом, мы получаем ‘обводку’. Соответственно, залитые чёрным области принтер не закрашивает. Это без проблем решается, если покопаться плотнее в настройках плагина и Area в частности. Если потребуется, отдельным постом или комментарием покажу и расскажу подробнее.

Всем спасибо за внимание, оставайтесь с нами. Рисующие принтеры, взрослые парни в костюмах летучей мыши и учебные проекты гарантированы. Дальше — больше!

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Что такое плоттер и где он применяется?

Плоттером называется оборудование, которое применяется для широкоформатной печати, включая формат А0. Графопостроитель, так еще называют плоттер, в зависимости от особенностей работы может печатать не только на бумаге, но и других материалах, синтетических носителях, пленке и так далее. Кроме этого, некоторые модели оснащены функцией резки, что используется при печати на термоклеющейся пленке, этикеток, логотипов и так далее.

Плоттер выполняет схожие функции с принтером, но специализируется на широкоформатной печати. Его используют для печати:

  • чертежей и проектов;
  • рекламных постеров и объявлений;
  • топографических карт;
  • презентаций;
  • продукции на термоклеющейся пленке и других материалах широкого формата и так далее.

Из-за больших размеров и особенностей функциональности эти устройства не приобретают для домашнего использования. К наиболее распространенной сфере применения можно отнести:

  • проектные бюро;
  • дизайнерские компании;
  • центры картографии;
  • рекламные фирмы;
  • компании полиграфических услуг и так далее.

Содержание

  • рулонные и планшетные
  • перьевые, струйные и электростатические
  • векторные и растровые

Назначение графопостроителей — высококачественное документирование чертёжно-графической информации.

Графопостроители можно классифицировать следующим образом:

  • по способу формирования чертежа — с произвольным сканированием и растровые;
  • по способу перемещения носителя — планшетные, барабанные и смешанные (фрикционные, с абразивной головкой).
  • по используемому инструменту (типу чертёжной головки) — перьевые, фотопостроители, со скрайбирующей головкой, с фрезерной головкой.

Планшетные графопостроители

В планшетных графопостроителях носитель неподвижно закреплён на плоском столе. Закрепление либо электростатическое, либо вакуумное, либо механическое за счёт притягивания прижимающих бумагу пластинок, к (электро)магнитам, вмонтированным в поверхность стола. Специальной бумаги не требуется. Головка перемещается по двум перпендикулярным направлениям. Размер носителя ограничен размером планшета.

В некоторых устройствах небольших размеров головка закреплена неподвижно, а перемещается стол с закреплённым на нём носителем, как это сделано во фрезерных станках с числовым программным управлением.

Графопостроители с перемещающимся носителем

Имеются три разновидности графопостроителей с перемещающимся носителем:

  • барабанные графопостроители, в которых носитель фиксированного размера укреплён на вращающемся барабане;
  • фрикционные графопостроители, в которых носитель перемещается с помощью фрикционных роликов. Эти графопостроители (при равных размерах чертежа) много меньших габаритов, чем барабанные. Одна из новых разновидностей фрикционного графопостроителя, появившаяся благодаря технологическим достижениям в металлообработке — графопостроитель с т. н. абразивной головкой, в которых валики привода бумаги — стальные со специальной насечкой, не забивающейся волокнами бумаги;
  • рулонные графопостроители, которые подобны фрикционным, но используют специальный носитель с краевой перфорацией.

Вне зависимости от способа перемещения носителя, система привода графопостроителей с произвольным сканированием использует либо шаговые двигатели, поворачивающиеся на фиксированный угол при подаче одного импульса, либо исполнительную систему с обратной связью, содержащую двигатели привода и датчики положения. Перемещения с шаговыми двигателями обычно выполняются на 1 шаг по одному из 8 направлений.

Поэтому требуется аппроксимация вычерчиваемой кривой штрихами основных направлений. Повышение точности аппроксимации достигается как уменьшением шага, так и путём увеличения числа направлений перемещения за счёт использования дополнительных пар моторов или за счёт изменения передаточного числа.

Электростатические графопостроители

Электростатические графопостроители работают на безударном электрографическом растровом принципе. Специальная диэлектрическая бумага перемещается под электростатической головкой, содержащей иголки с плотностью 40-100 на 1 см. К иголкам прикладывается отрицательное напряжение в результате чего диэлектрическая бумага заряжается и на ней создаётся скрытое изображение. Затем бумага проходит через бокс, в котором над ней распыляется положительно заряженный тонер. Заряженные области притягивают частицы тонера. В цветных системах этот процесс повторяется для каждого их основных субтрактивных цветов — голубого, пурпурного и жёлтого, а также чёрного.

Электростатические графопостроители быстрее перьевых графопостроителей, но медленнее лазерных печатающих устройств. Их скорость составляет от 500 до 1000 линий, наносимых на бумагу в 1 мин. Они работают с разрешением 200—400 точек на дюйм. Электростатические графопостроители необходимы, если требуется высококачественный цветной вывод для CAD-системы. Такой графопостроитель в 10-20 раз быстрее перьевого. Среди лидеров на рынке этих устройств фирмы Versatec, Calcomp и Benson. Эти графопостроители весьма дорогие их цена 30-150 тысяч долларов.

Основные параметры графопостроителей

ПланшетныеБарабанные
Формат черченияШирина 210—840 мм
Длина 297—1188 мм
Ширина 210—1140 мм
Длина 297 мм — не ограничена
Скорость черчения80 — 1140 мм/с30 — 300 мм/с
Точность0.8 — 0.0025 мм0.7 — 0.0025 мм
Разрешение0.4 — 0.0025 мм0.1 — 0.0025 мм

Точность определяется минимально возможным значением приращения координаты. Обычные значения десятки микрометров. Разрешение определяется фактическими возможностями исполнительной системы и чертёжной головки. Для перьевых графопостроителей обычные значения — доли миллиметра. Для фотопостроителей — менее 10 микрометров. . .

Уникальные высокоточные графопостроители имеют зачастую и уникальные протоколы управления. Графопостроители широкого распространения, как правило, поддерживают протокол графопостроителей фирмы Хьюлетт-Паккард

Фотографопостроители

Используются в очень точных построениях, трассировке печатных плат. Плюсы: дешевле перьевых, быстрее. Минусы: необходимы специальные помещения (затемнённые фотолаборатории).

Как выбрать режущий плоттер?

Режущие плоттеры — это основное оборудование для изготовления рекламно-сувенирной продукции. В основном их используют для порезки термотрансферных и самоклеящихся пленок.

Как правильно выбрать режущий плоттер?

Для начала нужно определиться для чего будем использовать плоттер.

  • Если плоттер использовать для резки широкого спектра материалов с разной плотностью и размерами (термопленки, самоклеящиеся пленки, фотобумаги, магнитный винил и т.д.), то необходим универсальный плоттер.
  • Если же узко специализироваться на нанесении принтов (работать с термопленкой) на одежду, то подойдет недорогой и небольшой режущий плоттер.

Также не последним при выборе плоттера являются такие параметры:

  • Ресурс плоттера;
  • Давление ножа;
  • Формат нарезки;
  • Точность нарезки;
  • Скорость нарезки;
  • Программное обеспечение;
  • Оптическое позиционирование.

С какими материалами работает режущий плоттер?

Плоттеры предназначены для работы с:

Универсальность плоттера

Если для поставленных задач вам нужно резать широкий спектр материалов различной плотности, разной ширины, то, безусловно, нужен универсальный плоттер. Но если задача — нанесение термопленок на одежду, то с этой задачей прекрасно справится небольшой плоттер. Если объемы производства большие, то подойдет скоростной плоттер. Для некоторых задач подойдет планшетный плоттер.

Форматы резки материалов

Самым доступным и универсальным есть плоттер, который имеет ширину реза 200-260 мм. Но обычно в практике используется плоттеры, которые имею ширину реза 500 мм и более. Это связано с тем, что в рекламном бизнесе обычно используют пленки до 500 мм. Если вы используете широкоформатные материалы надо выбирать плоттер с наибольшей шириной реза.

Точность резки

Точность резки плоттера — это его способность вырезать детали, как можно меньше по размеру. Если плоттер использовать для самых мелких деталей, то он должен быть очень точным. А чем точнее плоттер – тем он дороже, соответственно.

Оптическое позиционирование

Оптическое позиционирование — это наличие в плоттере оптического датчика, благодаря которому он распознает специальные метки, напечатанные на материале и по ним вырезает отпечатанное изделие. Когда этот датчик присутствует, плоттер может вырезать точно по заданному контуру любую картинку, ранее напечатанную на принтере. Главное что бы макет был напечатан со специальными метками.

Давление ножа

Что бы разобраться какое давление ножа вам нужно, надо определиться с каким материалом плоттер будет работать. Например, для порезки фотобумаги, пленки и термопленки достаточно — максимум 350 грамм. Для порезки магнитного винила давление ножа должно быть минимум 400 грамм. Но и с таким давление порезать винил будет проблематично. Лучше высекать лазером, если винил не изготовлен из ПВХ или других токсичных при нагреве материалов.

Скорость резки

При большой загрузке, когда «все заказы срочные» или больших тиражах важно что бы плоттер на максимальной скорости резал качественно, то есть имел достаточно большое давление ножа и запас мощности электропривода.

Программное обеспечение

Плоттер может работать под управлением программного обеспечения MacOS или Microsoft, резать с помощью CoreIDraw или Adobe Illustrator, или иметь свое фирменное программное обеспечение. Но с фирменным обеспечением есть нюансы: очень часто оно не хочет работать с нелицензионным Windows.

Что такое кэрриер?

Кэрриер – это специальная подложка, с помощью которой материалы режутся насквозь. Это подложка есть опциональной во многих плоттерах.

Что такое марзан?

Марзан изготовлен из фторопласта — материала с низким коэффициентом трения. Он крепится на рабочую поверхность стола вдоль линии реза режущего плоттера и защищает нож от повреждения и стол от износа. Марзан является расходным материалом и периодически меняется.

С чего же изготовлен сам плоттер?

Плоттер изготовляют из двух материалов — это металл и пластмасса или комбинируют их в одном аппарате. Есть плоттеры, которые изготовлены из цельнометаллической конструкции, они визуально выглядят богаче и служат дольше. Подходят для порезки пленок, термопленок, фотобумаги и самоклеящихся пленок.

Для порезки магнитного винила, необходимо, что бы часть станины, которая соприкасается с винилом была из немагнитного материала — алюминия или пластмассы. При этом пластмасса должна быть очень крепкая, чтобы при резке зубцы на шестеренках привода не ломались.

Какие ножи используют в плоттере?

Ножи для плоттера имеют две основных характеристики — угол заточки режущей части и расстояние от кончика ножа до оси.

  • Угол заточки режущей части. Стандартный и наиболее распространённый угол заточки — 45 градусов. Его используют для стандартной пленки. Для порезки плотных материалов угол должен быть — 60 градусов.
  • Расстояние от кончика ножа до оси — офсет. Стандартное расстояние — 0,25 мм, подходит для порезки пленки. Для порезки толстых, плотных материалов используют нож с офсетом 0,75 мм.

Есть три основных вида ножей:

  • Бигующие ножи используются на планшетных плоттерах и служат для продавливания материала при изготовлении упаковки (порезки картона, дизайнерского картона, плотной бумаги и гофкартона).
  • Флюгерные ножи используются на рулонных режущих плоттерах и некоторых планшетных. Флюгерные ножи имеют цилиндрические сечения (обычно 1,5-2 мм), изготовлены из низкоуглеродистой стали. Заточка ножа имеет клиновидную форму под определенным градусом, причем только в одну сторону.
  • Тангенциальные ножи используются на планшетных плоттерах для порезки толстых и вязких материалов. Данный вид ножей имеет прямоугольные сечения (обычно 2х10 мм) и изготовлен из низкоуглеродистой стали. Благодаря сечению, заточка ножа возможна как в одну, так и в другую сторону и даже под разными углами, тоесть может иметь либо одну, либо две режущих грани.

Самый универсальный и долговечный — это планшетный плоттер с тангенциальным ножом. Он режет материал практически без отходов, в отличие от рулонного, где для протяжки материала используются прижимные ролики, которые приводят к тому, что остается непригодная для резки полоса с обеих сторон.

Прижимные ролики

Прижимной ролик для плоттера применяется для фиксации (закрепления) материала (пленок, бумаги, винила) к валу во время прижима и промотки. Он регулирует давление, обеспечивает аккуратную, точную протяжку обрабатываемого материала независимо от толщины. Изготовливают ролики из пластмасы и резины. Резиновые прижимные ролики более долговечны, но все равно во время эксплуатации требуют переодической замены.

Прижимные ролики делятся на центральные и боковые — правые и левые.

Держатель ножа

Держатель ножа бывает двух видов: для тонких и толстых материалов. Для тонких материалов основание 0,9 мм; для толстых – 1,5 мм.

Рисующий элемент

Рисующий элемент вставляется вместо ножа и используется для отрисовки макетов, чертежей, лекал и схем. В качестве рисующего элемента применяются шариковые ручки и фломастеры на водной основе. В некоторых моделях плоттера каретка удерживает одновременно два инструмента — режущий и рисующий.

Дополнительные опции плоттера

Много из представленных на рынке плоттеров имеют дополнительные опции. Рассмотрим самые распространённые.

  • Дисплей. Большинство моделей плоттера имеют LCD дисплей для удобства управления.

  • Световой указатель. Показывает линию реза ножа и дает возможность провести позиционирование вручную. Особенно он полезен при работе со светоотражающими материалами, дает возможность следить за вырезанными изображениями.
  • Поперечный нож. Дает возможность разрезать материал на листы, а также позволяет легко отрезать отработанный материал.
  • Изменяемое давление прижимных роликов. Дает возможность выбрать оптимальный режим работы для лучшей подачи материала.
  • Электронный указатель рабочей длины лезвия. Следит за вылетом ножа из держателя в зависимости от толщины материала. Это опция позволяет избежать поломки лезвия, плоттера и минимизировать неудовлетворительный результат порезки.
  • Двунаправленная загрузка материала. Если это опция присутствует, то материал можно загружать и спереди и сзади.
  • Корзина для материалов. Используется для работы с длинными материалами и обеспечивает не попадание пыли и грязи. Особенно актуальна данная опция, если плоттер используется в маленьком или загруженном помещении, где сторонние предметы могут мешать правильной подачи материала.

  • Держатель для рулонных материалов. Применяется при работе с несколькими разными материалами и дает возможность их оперативно менять в процессе работы.

  • Бардачок. Специально предназначенное место для инструментов, которые необходимы в работе — ножницы, карандаш, нож для выборки и т.д.

Вот, пожалуй, самое основное, что вы должны знать и учитывать при выборе и работе с плоттером.

С цифровым управлением плоттеры произошли от более ранних полностью аналоговых XY-пишущих устройств, используемых в качестве устройств вывода для измерительных приборов и аналоговых компьютеров.

Перьевые плоттеры печатают, перемещая ручку или другой инструмент по поверхности листка бумаги. Это означает, что плоттеры являются устройствами векторной графики, а не растровой графикой, как другие принтеры. Плоттеры могут рисовать сложные линии, в том числе текст, но делают это медленно из-за механического движения перьев. Они часто неспособны эффективно создать сплошную цветную область, но могут заштриховать область, нарисовав ряд близких регулярных линий.

Плоттеры предлагали самый быстрый способ эффективного создания очень больших рисунков или цветных векторных изображений с высоким разрешением, когда компьютерная память была очень дорогой, а мощность процессора была очень ограниченной, а также принтеры других типов имел ограниченные возможности вывода графики.

Перьевые плоттеры по существу устарели и были заменены струйными принтерами большого формата и светодиодными тонерами. Такие устройства могут по-прежнему понимать векторные языки, изначально предназначенные для использования на плоттерах, потому что во многих случаях они предлагают более эффективную альтернативу растровым данным.

Лучшие ручки для рисования: 10 ручек для художников и дизайнеров

10 ручек для художников и дизайнеров

Часто первый способ опробовать новую идеи и эксперимент для иллюстратора или дизайнера — отобразить это на бумаге.

Это основа работы профессионального художника, иллюстратора и дизайнера, и даже со огромным соблазном в цифровом мире, уверены, что художники воспользуются чернильной ручкой.

Вот, кстати, краткий обзор ручек. Это не умные ручки, ни стилусы, и не световые мечи. Этот список предназначен исключительно для нашего любимого древнего создателя чернильных рисунков, эскизов и нацарапанных карт разума.

Каждый, наверное, искал исчерпывающий вариант идеальной лично для себя чернильной ручки: ручка, которая не заглатывает, не высыхает или просто выглядит ужасно на бумаге. Но хотите ли лично вы высокотехнологичное перо — или чего-то более свободного, вы не останетесь с пустыми руками с нашим списком из 10 ручек для художников, иллюстраторов и дизайнеров.

Rotring Rapidograph Technical Pen

Rotring Rapidograph Technical Pen

Высокая точность достигаемая благодаря тонким наконечникам, Rotring Rapidograph Technical Pen созданы для изысканных деталей – и продаются по очень изысканным ценам, и это легко сказано. Это требовательная, специализированная ручка, которая дает возможность преуспеть на рабочем месте. Работайте с ней правильно и осторожно и вы получите ручку, которая будет работать просто исключительно, так же как она и спроектирована.

И вам никогда не придется чистить чернильное перо; наряду с системой выравнивания давления, оно заменяется каждый раз, когда вы меняете картридж. Перо доступно в размерах от 1 мм до 1 мм.

Sakura Pigma Micron Pen

Sakura Pigma Micron Pen

Эта серия пера является классикой, из разряда — «должна быть», если ее еще у вас нет. Некоторые даже описали их как зависимость. Хотя они менее стойкие, чем некоторые ручки, такие как Uni Pin (ниже), эта потеря стойкости делает ручки Micron великолепными для эскизов.

Никаких мазков или потёков на большинстве бумаг, на основе кислотно, химически устойчивых, водостойких и устойчивых к выцветанию чернил и, конечно же, прекрасного потока, мы должны удивляться тому, что эти ручки очень популярны?

Обладая широким разнообразием цветов и размеров наконечников, они способны вас восхитить. У вас их еще нет?

Staedtler Pigment Liner

Staedtler Pigment Liner

Любимие ручки илюстратара Йоханны Басфорд — угадайте, как она продала миллионы копий своей книжки-раскраски, ее ручка надежный создатель однородных гладких линий, ручка Staedtler дешева, доступна в 5 разных вариантах и … почему у тебя её еще нет?

Sailor Fude De Mannen

Sailor Fude De Mannen

Это перо идеально подходит для написания и практики каллиграфии. Это ручка темно-синего цвета с углом наклона до 40 градусов (для тех, кто пишет и кладет ручку), но Sailor предлагает все виды открытых ручек с разными размерами наконечников и цветов.

Ручки сделаны в Японии, и поэтому имейте в виду, что они обычно отправляются почтой.

Uni Pin Fineliner

Uni Pin Fineliner

Аналог Staedtler Pigment Liner с аналогичными характеристиками и ценой. 5 размеров наконечника, с водонепроницаемые и с быстросохнущими чернилами. Это вопрос личного предпочтения, который вы выбираете: Staedtler Pigment Liner отлично подходит для тонкой линии, Uni Контакт обладает безупречно черными чернилами.

Ручка для рисования Faber-Castell — PITT Artist

Высокоценная ручка, предназначенная для рисования. Доступна в трех классических цветах — черный, сангвиник и сепия — и четыре размера пера, он прочный, точный и простой в использовании. И это от производителя Faber-Castell, одного из крупнейших и самых уважаемых в мире производителей продукции в мире искусства.

Pilot Drawing pen

Pilot Drawing pen

Действительно прекрасная ручка. Хотя он не движется так же медленно, как некоторые конкуренты, он поддается легким наброскам. Он также удобен в использовании — важно, если вы рисуете часами. Кроме того, это дешево, так почему бы не попробовать? Это могут быть не самые красивые ручки, но чертежи, которые он может создать, конечно же хороши.

Pentel Color Brush pen

Pentel Color Brush pen

Это удивительно выразительное перо, которое может создавать невероятно разнообразные штрихи, от супер-толстых штрихов до сложных деталей и деликатности. Поскольку это кисть, контроль никогда не будет идеальным. Хотя с другой стороны, это добавляет риск и шанс которые иногда необходимы для творчества. Работа этой кистью займет больше времени, чем с некоторыми ручками в этом списке, но она использует больше чернил в более чистом, свободном стиле.

Posca markers

Posca маркеры пишут на таких материалах как металл, стекло, пластик, камень, ткань, фотографии … И многое другое. Они не кровоточат. Они хорошо сочетаются. И, после высыхания, они будут покрывать слой ниже, делая ошибки не критичными. Со всеми этими замечательными функциями, плюс их смелые цвета и способность рисовать великолепные тонкие линии, они являются отличным дополнением к арсеналу любого художника.

Copic Markers

Copic Markers отлично отражают лозунг «маркеры, созданные для творческих людей». Творческие, состоятельные люди — потому что они довольно дорогие. Но многие честно считают, что они стоят денег. Чернила не текут, цвета хорошо сочетаются, и они просто великолепны для работы.

Выбрать можно из нескольких серий: Copic Original (классический набор маркеров к основным рисункам), Copic Sketch (больше подходит для изобразительного искусства) и Copic Cia (по сути, более дешевая версия Sketch)

Статья в тему:  Как разобрать пылесос хувер
Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
