Виды плоттеров: их отличия и характеристики, особенности выбора

Виды плоттеров: их отличия и характеристики, особенности выбора

Ныне существуют различные виды плоттеров, которые отличаются принципом работы, техническими характеристиками, назначением и другими особенностями. Чтобы сделать верный выбор при покупке, необходимо разобраться во всех разновидностях этого оборудования.

Планшетный или рулонный?

Определимся с видами режущих плоттеров. Классически по типу подачи материала их подразделяют на два вида: планшетный и рулонный.

Планшетный плоттер

Планшетный плоттер — это плоский стол, на который крепится обрабатываемый материал.

Режется кареткой, которая двигается над столом. На каретке может быть закреплен как нож (в более бюджетных моделях), так и лазер (в профессиональных моделях). Плоская поверхность подразумевает работу с листовыми материалами и позволяет резать даже твердые материалы — например, оргстекло.

Рулонный плоттер

Рулонный плоттер работает с рулонными материалами — виниловая пленкой, термопленкой, калькой и др.

Какой плоттер лучше купить

Перед покупкой подобного устройства необходимо определить допустимый формат материала. Как правило, современные плоттеры не накладывают ограничений на длину заготовки, хотя ее размеры определяются шириной устройства подачи. При работе с мелкими аппликациями или бейджами будет достаточно поддержки формата А4. Для производства баннерной рекламы потребуется совместимость со стандартами А0-А2.

Компактные настольные модели не требуют много свободного пространства для размещения, однако не предназначены для работы с крупноразмерными заготовками. Габаритные коммерческие устройства более универсальны, но отличаются дорогостоящими расходниками и сложны в обслуживании.

Важно определить тип носителей, с которыми предстоит работать прибору. При создании продукции могут использоваться бумага, виниловая пленка, фольга, ткань.

Поддержка большого количества носителей расширит сферу применения устройства.

Стоит обратить внимание на производительность плоттера (максимальную скорость работы). Для нерегулярного использования в небольшом офисе подойдет аппарат с производительностью около 500 мм/сек. В серийном производстве применяются модели, отвечающие показателю 1500 миллиметров в секунду и выше.

Советы по выбору

Режущий плоттер – довольно дорогая «игрушка». Поэтому к выбору стоит подойти тщательно и с умом. Выбор стоит доверить квалифицированному специалисту с учетом особенности вашей деятельности, возможностей и пожеланий. Обратить внимание следует на:

• Ширину материала для реза. Обычно рулон имеет ширину 1500 мм, приборы с такими рулонами есть, и цена их вполне прилична. Для не слишком объемных деталей формата А4 хватит вполне, но вот для футболок, маек этого уже будет недостаточно.
• Давление на нож. Чем выше максимум, тем толще материал режет инструмент.
• Скорость резки. Чем больше вы планируете делать объем работы, тем этот показатель должен быть выше.
• ПО, совместимость с другими программами. Учитывайте возможность работы с вашими устройствами, их технические особенности, а также индивидуальные предпочтения. Иначе плоттер будет просто красивым аксессуаром, а пользы от него никакой не получите.
• Датчик позиционирования. Полезная функция, особенно при печати с сублимационными бумагами. Резка будет более точной.
• Фирма. Отдавайте предпочтение проверенным изготовителям, почитайте отзывы о понравившейся модели.
• Цена. Опирайтесь на свои индивидуальные предпочтения и возможности.
• Расходные материалы. Посчитайте примерно сколько будет стоить замена ножа, коврика и прочих деталей. Если полученная сумма вас удовлетворит, то берите понравившееся устройство смело.

Основные характеристики режущего плоттера

Выбор режущего плоттера зависит от перечня работ, которые будут на нем выполнятся. Именно это необходимо учитывать при подборе аппарата. Основными отличительными особенностями плоттеров является:

• Формат материалов нарезки;
• Точность нарезки;
• Оптическое позиционирование;
• Давление ножа;
• Скорость нарезки материалов.

Рассмотрим каждый из этих параметров более детально.

Ширина резки материалов

Ширина резки материалов

обычно ограничивается 1000 мм. Этого достаточно для изготовления основных видов рекламных материалов, но бывает необходимость использования и более широкоформатных плоттеров. Но практика показывает, что в большинстве случаев для работы хватает плоттера с рабочей зоной 500–720 мм.

Точность резки

Следующим важным параметром, который необходимо учитывать при выборе режущего плоттера, это точность резки

. Если для работы необходимо вырезание мелких деталей, плоттер нужен с большой точностью нарезки, что значительно повышает его стоимость.

Оптическое позиционирование

Еще одним важным параметром режущего плоттера является оптическое позиционирование

. Оптическое позиционирование характеризует наличие у плоттера оптического датчика, который позволяет определять оптические метки на напечатанном макете для резки. Это позволит по указанному контуру вырезать деталь любой сложности, ранее напечатанную на принтере. Например, тот же тираж наклеек — если в плоттер устанавливается рулон уже с напечатанным тиражом наклеек, который теперь нужно порезать, плоттеру нужно “привязаться” к координатной сетке по оптическим меткам, чтобы он смог точно вырезать даже сложные контурные фигуры, точно повторяя изгибы напечатанного изображения.

Если же точное совмещение координат между материалом и вырезаемым на нем контуром не требуется (к примеру, вырезка букв из цветной пленки Оракал), в оптическом датчике нет необходимости.

Давление ножа

Давление ножа

— параметр, который необходимо учитывать при выборе режущего плоттера. Данный параметр отвечает за то, какую плотность материалом мы сможем обрабатывать. Если планируется вырезать материалы из фотобумаги, самоклеющейся и термопленки, нам достаточно, чтобы параметр давления ножа был равен 350 г. Но, если планируется резать, к примеру, магнитный винил — этого недостаточно. В данном случае давление на нож должно быть не менее 400–500 г.

Скорость резки материалов

Еще одной не менее важной характеристикой плоттера является скорость резки материалов

. При этом важно с какой максимальной скоростью режет каттер без потери качества. Если нет необходимости в срочных порезках, тогда есть смысл выбирать аппарат с меньшей скоростью, что позволит сэкономить средства.

Виды плоттеров по принципу работы

Сфера применения плоттеров широка: их используют на производстве, в типографиях, в фотосалонах. Аппарат для широкоформатной печати позволяет перенести красочное изображение на разные поверхности как глянцевые, так и матовые. К продукции, изготовленной с помощью плоттеров, относятся:

• рекламные постеры;
• различные 2D-проекты;
• географические карты;
• мерч и брендированная продукция;
• чертежи;
• графические изображения любой сложности.

Плоттер, или как он еще называется, графопостроитель может нанести изображение на листы от А2 до А0+. Специалисты выделяют несколько классификаций плоттеров: по назначению, по расположению листа и по виду чертящего блока. На схеме вы можете увидеть, какие виды плоттеров бывают?

В таблице ниже представлены виды плоттеров по типу устройства и функциональному назначению:

На схеме вы можете увидеть принцип работы режущего плоттера:

Использование плоттеров в швейных САПР

Основное назначение плоттеров – создание лекал, вывод сеток их градаций, а также раскладок в натуру. На предприятиях, где отсутствует автоматизированный настилочно-раскройный комплекс, размещение зарисовки раскладок производится на верхнем слое настила. Процесс раскройки выполняется «по бумаге».

Использование подобной технологии позволяет отказаться от проведения обмеловки настила и работать без использования карточных лекал. Это позволяет снизить трудовые и временные ресурсы, расходуемые на подготовку раскроя, исключить расходы, связанные с производством картонных лекал, и повысить качество кроя.

Всех слушается

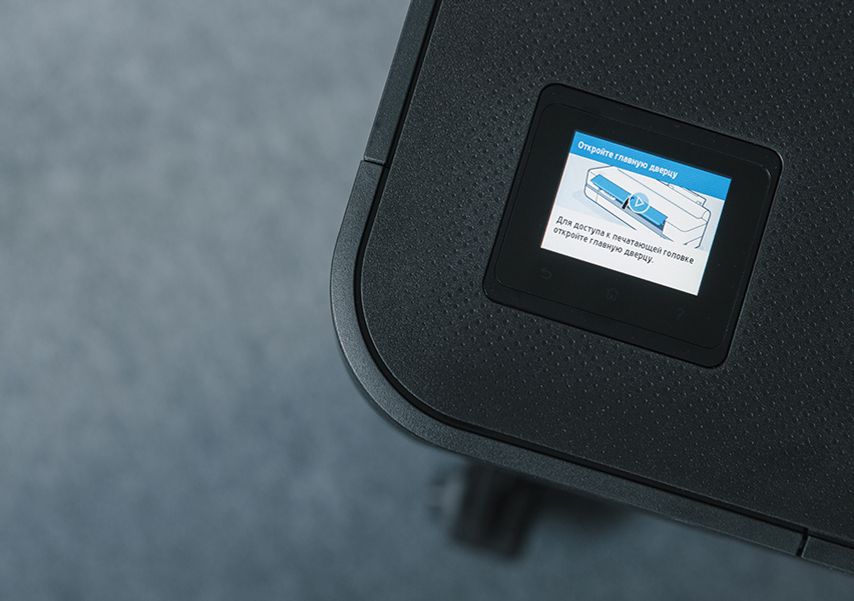

У плоттера есть сенсорный экран, c помощью которого можно посмотреть уровень чернил, включить печать по электронной почте, подключить плоттер к сети Wi-Fi или включить обрезку страницы.

А если плоттер зажевал бумагу, на экране появляется понятная видеоинструкция по ее замене. Это круто — не нужно звонить техническому специалисту.

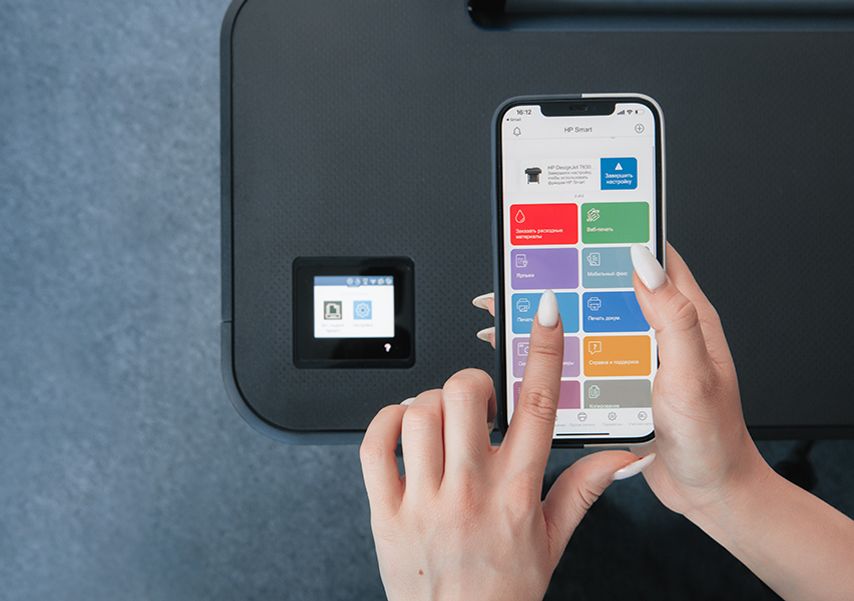

Если подходить к плоттеру не хочется, то пользуемся приложением HP Click, которое работает на компьютерах с macOS и Windows. Хотя для отмены печати к принтеру приходится подбегать — из приложения этого сделать невозможно.

HP Click работает и с документами — файлы doc, jpeg и pdf печатаются без проблем, удобно готовиться к показу. Например, можно напечатать весь модельный ряд с местами для заметок. А еще оно полностью оправдывает свое название — для отправки файла на печать требуется 3 клика.

Как выбрать правильный плоттер для печати чертежей?

Исходя из всего вышеизложенного напрашивается вывод, что наиболее подходящий плоттер для печати чертежей – это лазерный. Однако, чтобы не ошибиться в выборе, нужно обратить внимание на такие параметры:

1. Формат печати. Есть аппараты, работающие с форматами А2, а есть гиганты, которые наносят изображения на носители А0+. Цена устройства тем выше, чем больше его формат.
2. Категория точности. Этот показатель крайне важен для печати чертежей. Плоттеры с расширением до 2400*1200 dpi с толщиной линий до 0,01 мм – это идеальной, но дорогой вариант.
3. Расположение носителя. Предпочтение стоит отдавать рулонному способу, так как бумага в рулонах намного дешевле, а многие модели плоттеров оснащены функцией обрезки лишнего.

Какой бы плоттер для печати чертежей вы ни выбрали, работы по обслуживанию, диагностике и ремонту стоит доверять только профессионалам.
