Как сделать циклон для пылесоса своими руками: устройство подробный инструктаж по сборке

Как сделать циклон для пылесоса своими руками: устройство + подробный инструктаж по сборке

Циклонные конструкции бытовых пылесосов считаются одними из наиболее удачных вариантов техники в плане эффективности работы. Циклонная система представляет собой относительно простой механизм сепарации, благодаря которому появляется возможность продуктивно фильтровать взвешенные частицы, присутствующие в потоке воздуха.

Основываясь на теоретических принципах построения такой системы, вполне допустимо создать циклон для пылесоса, выступающий в качестве дополнительного инструмента – к примеру, строительного сепаратора. Заинтересованы в вопросе, но не знаете, как самостоятельно смастерить простой циклонник? Мы поможем вам в реализации задуманного.

В статье изложена подробная информация об устройстве циклонного сепаратора, а также приведена пошаговая инструкция по его сборке и подключению к пылесосу. Описание всех этапов рабочего процесса сопровождается наглядными фотографиями.

Как устроен и работает циклон?

Чтобы правильно изготовить циклон, надо знать его устройство и принцип работы. Состоит фильтр из емкости для сбора мусора, в стенки которой на разных уровнях вмонтирован входящий и выходящий патрубок.

Принцип работы самодельной конструкции показан на схеме:

  1. Через патрубок для забора мусора всасывается грязный воздух. Подключается вход гофрированным шлангом к телескопической трубке со щеткой или другой насадкой.
  2. Цилиндрический корпус принимает поступающий мусор.
  3. За счет того, что входящий патрубок установлен наискось относительно стенок корпуса, внутри цилиндра создается воздушное завихрение.
  4. Центробежная сила прижимает мусор к стенкам емкости.
  5. Под собственным весом тяжелые частицы оседают на дно.
  6. Воздух из цилиндра попадает в мембранный фильтр.
  7. Пройдя фильтрацию, чистый воздушный поток выходит через патрубок и направляется по гофрированному шлангу в пылесос.
Статья в тему:  Можно ли сушить пуховое одеяло в сушильной машине

За счет воздушного завихрения большая часть пыли оседает на дне циклона. Мембранный фильтр практически не загрязняется, но он нужен для защиты вентилятора пылесоса от загрязнения. При изготовлении самоделки особых расчетов не делают. Для бытового пылесоса мощностью от 1500–3000 Вт подойдет любая цилиндрическая емкость объемом 3–10 л.

Изготовление своими руками

Перед началом работы необходимо запомнить, что соорудить столь незамысловатое устройство не составит труда, поэтому после освоения принципов можно сразу вносить в механизм собственные мастерские доработки.

При изготовлении циклона своими руками из подручных материалов необходимы:

  • Ёмкость на 10−25 литров (бак, пластиковый бидон, ведро, бочка и др.). Важно взять основу, которая не имеет внутренних рёбер, иначе поток воздуха будет прерываться из-за помехи. Некоторые специалисты выпиливают деревянный каркас для ёмкости и совмещают его с оргстеклом, правда, при этом тратится время на деревообработку.
  • Полипропиленовое колено с углом наклона в 30 и 90 градусов. Колено с углом в 30 градусов будет создавать поток вихря (центрифугу).
  • Труба длиной около 1,5 м, в зависимости от объёма ёмкости.
  • Гофрированный шланг длиной в два метра. Его сразу можно разделить на два одинаковых шланга, один предназначен для сбора пыли, другой крепиться непосредственно к самому пылесосу.
  • Масляный фильтр или любая альтернатива (резиновая заглушка с многочисленными маленькими отверстиями или же тканевый воздухопроницаемый материал).

Чтобы сделать пылесос своими руками, необходимо:

  • В крышке от ёмкости необходимо сделать отверстие для полипропиленового колена в 90 градусов и в боковой части самой ёмкости такое же отверстие для колена в 30 градусов.
  • Внутрь ёмкости помещается фильтр, уже соединённый с полипропиленовым коленом.
  • Все отверстия следует плотно закрыть с помощью герметика.

Шланг плотно фиксируется с полипропиленовым коленом и направляется чётко вниз, тем самым задавая устойчивую траекторию. Проводится тестирование на жёстком соре.

Делаем из подручных материалов

Наиболее простым и доступным вариантом для ёмкости циклона будет ведро от краски или прочих строительных смесей. Объём должен быть сопоставим с мощностью используемого пылесоса, ориентировочно это по одному литру на каждые 80–100 Вт.

Статья в тему:  Как правильно пишется пылесос

Крышка ведра обязательно должна быть целой и герметично надеваться на корпус будущего циклона. Её придётся доработать, проделав пару отверстий. Вне зависимости от материала ведра, самый простой способ изготовить отверстия нужного диаметра — использовать самодельный циркуль. В деревянную рейку нужно вкрутить два самореза таким образом, чтобы их острия находились друг от друга на расстоянии 27 мм, ни больше, ни меньше.

Центры отверстий нужно намечать в 40 мм от края крышки, желательно чтобы они были максимально удалены друг от друга. И металл, и пластик превосходно выцарапываются таким самодельным инструментом, образуя ровные кромки практически без задиров.

Вторым элементом циклона послужит набор канализационных колен под 90º и 45º. Заранее обратим ваше внимание, что положение уголков должно соответствовать направлению потока воздуха. Их крепление в крышке корпуса выполняется по следующей схеме:

  1. Колено вставляется до упора в бортик раструба. Предварительно под бортик наносится силиконовый герметик.
  2. С обратной стороны на раструб с усилием натягивается резиновое уплотнительное кольцо. Для уверенности его можно дополнительно обжать винтовым хомутом.

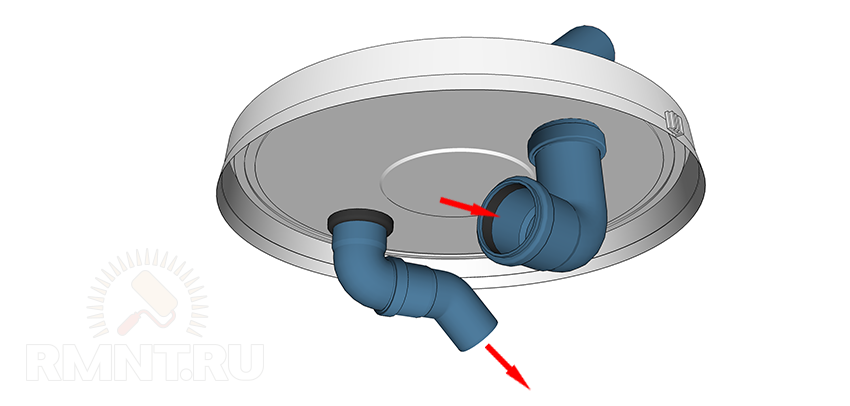

Входной патрубок располагается узкой поворотной частью внутрь ведра, раструб находится с внешней стороны почти заподлицо с крышкой. Колено нужно снабдить ещё одним поворотом под 45º и направить наискосок вниз и по касательной к стенке ведра. Если циклон изготавливается с расчётом на влажную уборку, следует нарастить крайнее колено обрезком трубы, сократив расстояние от дна до 10–15 см.

Вытяжной патрубок располагается в обратном положении и его раструб находится под крышкой ведра. В него также нужно вставить одно колено, чтобы забор воздуха происходил у стенки или сделать два поворота для всасывания из-под центра крышки. Последнее предпочтительнее. Не забывайте об уплотнительных кольцах, для более надёжной фиксации и исключения проворачивания колен их можно обмотать сантехническим скотчем.

Статья в тему:  Какой пылесос для маникюра лучше отзывы

Турбина для циклона своими руками

Для изготовления самодельной турбины потребуется электродвигатель мощностью не менее 1,5 кВт. Автор использует мотор от ненужного пылесоса, мощность которого составляет 1600 Вт.

Такая самодельная турбина пригодится, если вы решили собрать циклон из пылесоса своими руками.

Первым делом потребуется сделать корпус, внутри которого будет находиться турбина. Можно использовать кусок пластиковой канализационной трубы диаметром 160 мм. Отрезаем кусок длиной около 40 см.

Из фанеры необходимо вырезать два кольца. Вставляем их внутрь пластиковой трубы, и фиксируем на саморезы. Стыки герметизируем.

Верхнее кольцо

Нижнее кольцо

Далее нам потребуется автомобильный фильтр от ЗИЛа или КАМАЗа. Прикручиваем к нему с двух сторон круглые дощечки из фанеры.

К одной из дощечек (в которой имеется отверстие) крепится мотор. Затем устанавливаем собранную конструкцию внутрь корпуса.

На верхнюю часть пластиковой трубы крепится отвод для канализации на 90 градусов.

Пошаговый процесс изготовления турбины можно увидеть в авторском видеоролике. Идея самоделки принадлежит автору YouTube канала «Мастерская 220».

Насадка из конуса

Это второй по простоте чертеж насадки-циклона. Для ее изготовления потребуются:

  1. Дорожный конус.
  2. Кусок фанеры толщиной 2 см (вместо крышки для конуса).
  3. Пластиковые трубы диаметром около 4 см.
  4. Колено на 45 градусов.
  5. Пластиковое или металлическое ведро с крышкой.

Главное отличие этого затвора от прошлого – пыль будет падать не просто вниз, а скатываться по конусу и оставаться в ведре.

Создание фильтра циклона для строительного пылесоса по данной схеме происходит следующим образом:

  1. Необходимо отрезать подставку конуса и, если нужно, верхушку (сверху должно быть отверстие).
  2. Затем сделать крышку для конуса – вырезать круг нужного диаметра. В нем необходимо сделать 2 отверстия – в центре и возле края, отступив от него примерно на 1-3 см.
  3. В центральное отверстие нужно вставить трубу, протолкнув ее на несколько сантиметров, и тщательно проклеить.
  4. В боковое отверстие также вставляется труба, на нее сверху надевается колено углом внутрь. Проходя по нему, воздух будет закручиваться в вихрь.
  5. Далее крышка вставляется в конус и заклеивается.
  6. В крышке ведра в центре нужно сделать отверстие диаметром чуть больше конца конуса. Последний вставляется в дыру и проклеивается. Изнутри крышку можно усилить фанерой.
  7. Вся конструкция стягивается саморезами.
Статья в тему:  Как по английски будет посудомоечная машина

ВАРИАНТ 2: Циклонный фильтр из канализационной трубы.

Возьмем за основу канализационную пластиковую трубу диаметром 110 мм, разрезаем ее на два ровных куска.

Делаем в обеих трубах по отверстию (где-то по центру) и монтируем пластиковые уголки. Берем тройник, при помощи которого соединяем трубы.

Верхний отдел следует герметически закрыть, для этого подойдут как пластиковые заглушки, так и заглушки вырезание из фанеры.

Делаем второе крепление из пластикового тройника и уголков. В заглушках сверлим проем, затем устанавливаем получившееся крепление.

Низ труб устанавливаем в «стаканы», сделанные из муфт с заглушками (здесь будет копится мусор).

Используя доску делаем крепежную площадку. К которой монтируем пластиковые трубы. Площадку монтируем к пылесосу. Шланг подсоединяем к тройнику, который находится в вверху конструкции.

Пылесосы с циклонной системой очистки одни из самых популярных, поэтому их можно приобрести практически в каждом магазине бытовой техники. Если нужен фильтр для промышленного пылесоса, тогда приобрести его можно будет только в специализированных магазинах. При выборе фильтра обращайте внимание на идентичность товара с оригиналом, поскольку фильтры могут иметь разную форму и место соединения.

Основные критерии выбора пылесоса с циклонным фильтром – мощность, компактность и удобство эксплуатации. При покупке также учитывайте популярность и добросовестность производителя техники для уборки. Если вам нужно убраться в помещении большого размера, а также после ремонта или стройки, купите или изготовьте самостоятельно циклонный фильтр для промышленного пылесоса.

Принцип работы

Используя аэродинамический поток воздуха, фильтр свяжет пылинки между собой. В свою очередь начинает действовать центробежная сила, прижимающая их к стенкам емкости. А затем сила тяжести заставляет мусор оседать на дно.

Существует много схем, показывающих работу циклонных фильтров. Одну из них, можно посмотреть на ниже.

Статья в тему:  Какой плоттер для лекал

Устройство циклонного фильтра

Сделать такой, или подобный фильтр можно собственноручно. Существует огромное множество вариантов исполнения, но объединяет их одно – принцип работы. Любая конструкция будет состоять из:

  • Обычного пылесоса (желательно мощного);
  • Циклонного фильтра;
  • Емкости, собирающей мусор.

Мощность пылесоса – важный пункт во всей конструкции. В нормальном состоянии он рассчитан на уборку дома, всасывание небольшого мусора и пыли. В данном же случае, появляется циклонный фильтр, значит длина воздуховода будет увеличена почти в три раза, соответственно и нагрузка на устройство будет больше. Конструкция получается довольно массивная в отличие от обычного пылесоса, поэтому такой трюк, необходим для того, чтобы длины шланга хватало для комфортной уборки.

Улитка для стружкоотсоса своими руками

Мощность бытового пылесоса для некоторых видов обработки деревянных заготовок бывает недостаточной. Чтобы очищать большие объёмы воздуха, изготавливают стружкоотсос типа «улитка» своими руками. Корпус устройства напоминает своей формой раковину улитки.

Мастера изготавливают корпус улитки из двух видов материалов – металла и древесины. Создание металлического корпуса потребует применения сварочного аппарата и умения обращаться с этим оборудованием. Есть другой путь – изготовление улитки из строительной фанеры.

Для работы с фанерой в домашней мастерской нужно иметь электролобзик, дрель и другие деревообрабатывающие инструменты. Важнейшей деталью вытяжного вентилятора является воздухозаборное колесо. Его изготавливают из лёгких материалов таких, как дерево, пластик и тому подобное. Крыльчатку собирают таким образом, чтобы лопасти были изогнутыми или повёрнуты внутренним краем по отношению к линии радиуса колеса на 450.

Выходное отверстие с помощью переходных муфт и шланги стыкуют с циклонным фильтром. Ось воздухозаборного колеса соединяют напрямую с валом электродвигателя или устанавливают ременную передачу, что предпочтительнее соосной стыковки. Во-первых, шкив на оси колесе легче изолировать от бокового проёма улитки, что повышает производительность устройства. Во-вторых, вынос электродвигателя способствует его необходимому охлаждению.

Целесообразность применения улитки обусловлено большими объёмами производства. Мощность двигателя подбирают сообразно режиму работы вытяжного вентилятора. Обычно достаточно установить мотор мощностью от 5 кВт до 30 кВт асинхронного типа. Желательно подключить силовой агрегат через устройство регулировки скорости вращения вала.
