Рекомендуется устанавливать сплит систему до того, как маляры выровняют и покрасят стены. В большой квартире или доме может понадобиться несколько внутренних блоков и один внешний, который соединен с фанкойлами трассами из труб и проводов. Эти коммуникации соединяются в один пучок и заделываются одновременно. После свежего ремонта опять придется долбить штукатурку, кирпич или бетон, чтобы спрятать трассу кондиционеров по потолку или стенам. Это дополнительные расходы, грязь в помещении и неудобства. Вдобавок, в стенах уже проведены электропровода и есть опасность их повреждения, если не использовать специальное оборудование, которое ищет проводку.

1. С чего начать монтаж
2. Закладка трассы для кондиционера – какой способ выбрать
3. Вычисления и разметка магистрали
4. Этап штробления
5. Раскатка труб и укладка в штробу
6. Опрессовка трассы
7. Чистка трассы кондиционера
8. Закрытие штробы
9. Возможные проблемы и заломы по трассе кондиционера

А счастье было так возможно…

Да и как объяснить малышу, что кому-то можно жить с прохладцей, а ему нельзя. Впрочем, не только несмышленышу, но и автору материала трудно понять, что происходит в этом доме.

Судите сами. Сегодня на фасаде, выходящем на Юбилейную площадь, установлено восемь кондиционеров, плюс на первом этаже, где расположен медицинский центр, в стенах имеются четыре вентиляционных отверстия. Дворовый фасад более красноречив: 22 кондиционера и 17 спутниковых тарелок.

Юрий, обращаясь в газету, задает резонный вопрос: «Я пытался получить разрешение законным образом, но мне отказали. Получается так, что те, кто, по сути, самовольно установил кондиционер, оказались в более комфортном положении?»

В администрации Центрального района, куда мы переадресовали вопрос Юрия, пообещали разобраться. Несколько вопросов родилось и у автора материала. Перечислю.

1 Сколько из 30 кондиционеров и 17 спутниковых тарелок установлены на доме № 26 по улице Романовская Слобода на законных основаниях?

2 Сколько предписаний с требованием демонтировать оборудование (установленное самовольно) было выдано жильцам дома?

3 Какие штрафные санкции были применены к тем, кто проигнорировал требование о демонтаже кондиционеров и антенн?

4 Как на первом этаже дома № 26 вразрез с решением администрации Центрального района от 22.01.2019 № 72 спустя полтора года, в июне ­2020-го, появилось сразу девять новых кондиционеров? (По словам Юрия Н., они принадлежат медцентру.)

С чего начинается монтаж трассы?

Приступать к выполнению работ по прокладке коммуникаций кондиционера лучше всего после покупки оборудования или хотя бы после выбора необходимой модели. Определяющей составляющей любой трассы является диаметр трубок, который зависит от модели.

Кроме этого каждая из моделей кондиционеров обладает своими предельными значениями по длине трассы. Максимальная длина трассы кондиционера при использовании бытовых сплит систем настенного типа не превышает 20 метров. Это не значит, что система не будет функционировать. Просто при превышении предельного порога может существенно снизиться производительность кондиционера.

Что нужно учесть до прокладки трассы?

Еще до начала работ важно точно определить место установки кассетных кондиционеров, канальных и мультиблоковых систем, так как подвинуть кондиционер даже на пару сантиметров будет невозможно.

Внешний блок следует располагать таким образом, чтобы обеспечивался удобный доступ для очистки и обслуживания без применения специальной техники.

Мощность кондиционера оказывает значительную нагрузку на электрические коммуникации, поэтому рекомендуется проложить отдельную питающую линию с собственным автоматическим выключателем. До начала трассирования необходимо выбрать наиболее оптимальное место для установки внутреннего блока и рассчитать длину магистрали.

При размещении оборудования необходимо учитывать следующие особенности:

• Нельзя выходить за пределы размещения внутреннего и наружного блоков по высоте. Для бытовых приборов этот показатель находится в пределах 7-12 метров.
• При прокладке дренажа нужно выдерживать угол наклона, чтобы конденсат свободно стекал в канализацию. Этим требованием можно пренебречь, если дренажная система оборудована насосом, при работе которого конденсат попросту выталкивается.
• Расстояние от потолка до верхней части внутреннего блока должно быть не менее 10 см. Это пространство необходимо для обеспечения нормальной циркуляции воздуха.
• Еще до установки кондиционера нужно предусмотреть расположение мебели, так как поток холодного воздуха не должен быть направлен непосредственно на людей.
• Не следует размещать оборудование непосредственно над кроватью спальни, так как кондиционер не может работать совсем бесшумно.

С учетом всех вышеизложенных особенностей можно приступать к прокладке магистрали и проведению монтажных работ.

Последовательность выполнения работ

Отсутствие навыков проведения работ – это еще не повод отказываться от прокладки трассы своими силами. Зная принцип работы оборудования, и имея в арсенале набор инструментов, можно без труда установить кондиционер самостоятельно.

Помимо оборудования потребуются следующие материалы:

• Медные трубки соответствующего диаметра с латунными гайками;
• Теплоизоляционный материал;
• Герметик.

Не помешают защитные средства, так как при штроблении стен даже при использовании бытового пылесоса будет немало пыли. Да и при заправке кондиционера хладагентом возможна его утечка, которая может негативно повлиять на органы дыхания.

Подготовительный этап наиболее важен, так как именно на этом этапе необходимо правильно ориентировать размещение блоков и элементов трассы.

Работы выполняются в следующем порядке:

• Разметка на стене расположения внутреннего блока;
• Разметка штроб в стенах с учетом уклонов;
• Штробление отверстий в стенах;
• Закладка труб для хладагента;
• Прокладка дренажной трубы;
• Прокладка электрического кабеля и установка розетки для кондиционера;
• Штробление отверстия в стене для подключения внутреннего блока.

Такой порядок выполнения работ наиболее сложен, но вместе с тем считается и самым практичным, так как позволяет сохранить достойный эстетический вид помещения. Трубы к внутреннему блоку монтируются в стену и заходят сзади, на виду остается лишь одна пластиковая панель.

Нужно учитывать, что метод штробления более трудоемкий и дорогостоящий.

Выбор способа устройства трассы

Существует два способа закладки трассы под сплит систему – монтаж коммуникаций в стены или короба.

Монтаж в короба имеет ряд преимуществ:

• Снижение трудоемкости. Закрепить короб на стене куда легче и быстрее, чем выполнять штробление.
• Отсутствие пыли. При работе болгаркой или штроборезом избежать запыления помещения невозможно.
• Быстрота проведения работ. Просверлить отверстия и закрепить короб можно всего за пару часов, а вот штробить трассу можно не один день, если речь идет об установке нескольких сплит систем и их значительном удалении от внешнего блока.

Сначала может показаться, что устройство короба выглядит предпочтительнее. Однако на самом деле все эти достоинства перевешивают недостатки, которыми нельзя пренебрегать.

Вескими минусами считают то, что:

• Дренажная трасса должна быть наклонена в сторону слива не меньше, чем на 3 градуса. При стандартной высоте 3 м уклон уже должен составлять не менее 9 см, а такой перекос будет слишком бросаться в глаза, нарушая эстетический вид помещения.
• Одним коробом не обойтись. Труба и электрический кабель должны быть скрыты отдельными коробами, размещенными параллельно друг другу. Таким образом, будет занята часть стены, что усложняет решение вопросов при проведении косметического ремонта, использования навесной мебели и элементов декора.
• При необходимости слива дренажа в канализационную систему короб придется прокладывать через все комнаты квартиры или дома.

После рассмотрения всех слабых сторон каждого из способов становится очевидным, что недостатки скрытого монтажа не такие уж и существенные.

При качественном выполнении работ по прокладке труб и соблюдении норм можно не волноваться о нарушении целостности системы и необходимости ремонта.

Нюансы установки

Есть несколько нюансов такой работы. При низких температурах может произойти утечка фреона, появятся микротрещины на трубках холодильного контура. Это станет причиной быстрой поломки прибора.

Важно, чтобы устанавливали кондиционер при минусовой температурепрофессионалы. Они учтут все тонкости и проверят систему на герметичность. Большинство моделей выдерживают температуру до минус 5˚. Но лучше проводить все работы, когда мороз не ниже 1-2˚, а для пробного пуска температура должна быть выше плюс 1°.

Сам монтаж кондиционеров не имеет ограничений по температуре – только мастерам будет некомфортно работать в холод на улице. Не возникает проблем с установкой внешнего блока, с бурением стен, прокладкой коммуникаций и монтажом внутренних деталей системы. По сложности эти работы такие же, как в теплое время года.

Проблемы могут возникнуть, если трасса – расстояние между внутренним и внешним блоками – будет больше 15 м. В этом случае потребуется паяльные работы, для которых есть ограничения по температуре.

Проверка герметичности системы

Когда установка кондиционера на улице и в доме закончена, нужно провести подготовку системы к пуску. Сначала важно проверить герметичность контура. Не должно быть утечек, иначе кондиционер быстро выйдет из строя. Опрессовка необходима, чтобы проверить качество соединения труб, пайки, герметичность вентилей.

Такая проверка проводится с помощью жидкого азота. При этом важно, чтобы температура его в баллоне была такой же, как на улице. Если же пустить по трубам теплый газ, на улице он резко охладится. Это приведет к падению давления, что может быть принято за утечку.

Специалисты применяют специальное оборудование, подогрев. Проверка должна быть тщательной, так как на морозе часто образуются микротрещины. А если произойдет утечка фреона, прибор выйдет из строя.

Вакуумирование

Обязательным этапом установки и проверки системы является вакуумирование. Это выдавливание воздуха из холодильного контура специальным насосом. В процессе вакуумирования удаляются также влага, кислоты. Это обязательно делают перед пробным запуском, так как по трубам будет циркулировать хладагент.

Важно! При отрицательной температуре не получится полностью удалить влагу из холодильного контура. Из-за этого сплит система быстрее выйдет из строя.

Если в контуре останется воздух, во время работы повысится температура и давление. Произойдет перегрев и снижение производительности. Если же останется влага, она замерзнет, кристаллики льда забьют трубки, приведут к выходу из строя клапанов, к перегреву. Вода при смешивании с хладагентом образовывает кислоты, которые разрушающе действуют на все детали системы. В дальнейшем это может стать причиной поломки кондиционера.

Необходимо выяснить, нужно ли проводить вакуумирование зимой. При низких температурах это делать сложнее и дольше. Нужно использовать мощные насосы, времени должно пройти не менее 2 часов. Недостатком проведения таких работ при минусовой температуре является также то, что проводить их нужно прогреванием, чтобы жидкость вскипела. А на морозе это сделать не получится.

Заправка

Кондиционер перед запуском заправляют фреоном. Его можно использовать при температуре до -5°. Но при заправке температура баллона должна быть выше 0°. Поэтому лучше оставить его на подоконнике в помещении. Если же наружный блок далеко от окна, придется подогревать его.

Большинство сплит систем не приспособлены для работы на морозе. Часто к фреону добавляют смазочные масла. На морозе они загустевают, что приводит к износу компрессора. Поэтому заправка кондиционера в зимнее время проводится, только если он имеет функцию «зима-лето».

Справка! При зимней заправке система кондиционера поглотит фреона больше, чем нужно.

Правила монтажа коммуникаций

Во время установки кондиционера на правильный монтаж трассы для охладительного контура отводится значительное время, что обусловлено факторами:

• Максимальное расстояние между блоками – 30 м. На расстоянии до 5 м все свойства охлаждающей жидкости сохраняются. Чем больше расстояние, тем больше потерь.
• Соединение медных труб должно быть герметичным, система подачи фреона максимально заизолирована, чтобы избежать утечки газа, которая снизит рабочие характеристики климат-системы, вплоть до выхода ее из строя.
• Лучше всего для охлаждающего контура проштробить трассу в стене. Коммуникации будут спрятаны, что сохранит эстетику помещения. Если ремонт уже сделан, трубы закрываются пластиковым коробом. При этом нужно обеспечить доступ к соединениям для сервисного обслуживания.

Минимальное расстояние

• Нельзя допускать перегибов фреонового трубопровода, чтобы охлаждающая жидкость циркулировала свободно.
• Для климат-системы рекомендуется провести отдельный электрический кабель с отдельным выключателем в щитке, чтобы снять нагрузку с общей сети питания, особенно если она уже старая.
• Все соединения электрических проводов надежно изолировать.
• Дренажную трубку лучше всего уложить в отдельную штробу.
• Правильным будет провести патрубок к канализационной трубе для отведения конденсата.
• Если такой возможности нет, трубу можно вывести возле наружного элемента климат-системы, следя при этом, чтобы конденсат впоследствии не портил фасад здания, не попадал на прохожих.
• Внутри отверстия наружной стены устанавливается подстаканник, через который пропускаются соединительные коммуникации.
• Трубы с хладагентом, электрический кабель, дренажный патрубок обязательно упаковываются поролоновой трубой, обматываются виниловой лентой.
• После крепежа наружной части кондиционера на фасад и подключения климат-системы необходимо провести вакуумацию (минимум 50 мин) при помощи специального оборудования. Так обеспечивается полное удаление воздуха, жидкости из охлаждающего контура, исключая появление коррозии на внутренней поверхности труб.
• Обязательно провести пробный пуск кондиционера в окончании монтажных работ.
• Необходимо проверить устройство на отсутствие утечки хладагента, наличие постоянного давления внутри контура, своевременное выведение конденсата. Тестируются основные функции климат-системы.

Закрепление блока внутри помещения

Второй блок подвешивают в помещении. Одновременно прокладывают магистральные пути и электрокабель. В зависимости от модели, система потребляет около двух КВт энергии, что создает дополнительную нагрузку на внутриквартирную сеть. При невыдерживании возникает опасность пожара либо замыкания.

Один из важнейших моментов – подводка магистрального трубопровода. Трубы могут заделываться в стену или оставляться снаружи, с дополнительной защитой коробом.

При выборе лучшего места учитывают такие важные моменты:

1. Если расстояние между блоками минимальное, эффективность работы сплит-системы будет наиболее высокой.
2. Запрещается закрывать испаритель шторами, мебелью либо иными предметами.
3. Система должна размещаться на расстоянии от мебели не менее 3см.
4. Крепление над батареями негативно сказывается на работе конструкции.
5. К блоку должен быть обеспечен легкий доступ для выполнения технического обслуживания, очистки фильтров.
6. Кондиционер устанавливают таким образом, чтобы потоки воздуха не направлялись прямо на рабочее или спальное место.

Какую бы конструкцию подвески не выбирали пользователи (настенную или потолочную), важно закрепить ее надежно, по всем правилам. Кронштейны, шурупы обязаны быть качественными, прочными.

Работы по ремонту фреоновой трассы сплит-системы

Сначала о стоимости. Дорого ли стоит ремонт трассы кондиционера: обрезать медные трубки и теплоизоляцию, а потом нарастить с применением серебряного припоя (медь иначе не припаять)? Деньги не слишком велики: от 1500 до 2500 руб. – всё зависит от сложности случая, заглубления, сложности подхода. Да и время бригады монтажников тоже оплачивается: вполне возможно, что нам придётся отменить следующий за вами монтаж (если намечен таковой), либо приехать к вам ещё раз, если мы у вас, но уже поздно для проведения работ. Да и ремонт жалко: поверьте, наша цель сделать всё качественно, технически правильно, запустить кондиционер и оставить клиента довольным, приступить к следующему монтажу.

Да и кому интересно заниматься вот такими вот вещами, вместо полноценных монтажей:

Комментарии	Фотография

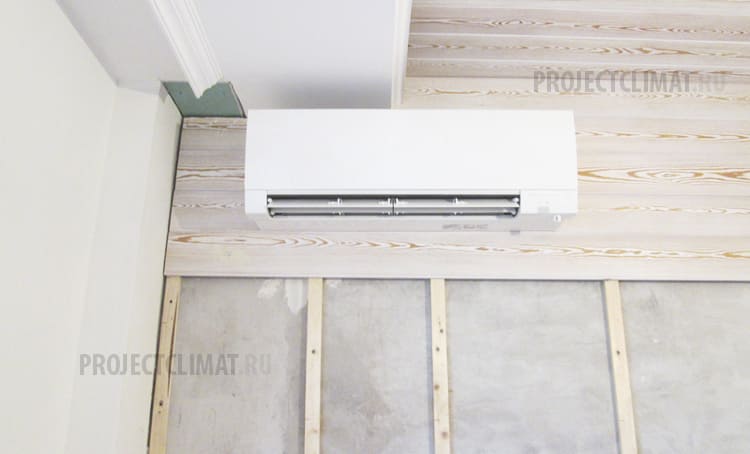

Финальный рывок при установке кондиционера в два этапа: монтаж внутреннего блока на уже подготовленную стену. Произведён. Вакуумируем трассу – давление не держит. Где-то пробили: даже для варианта с некачественной вальцовкой интенсивность ухода газа слишком велика.

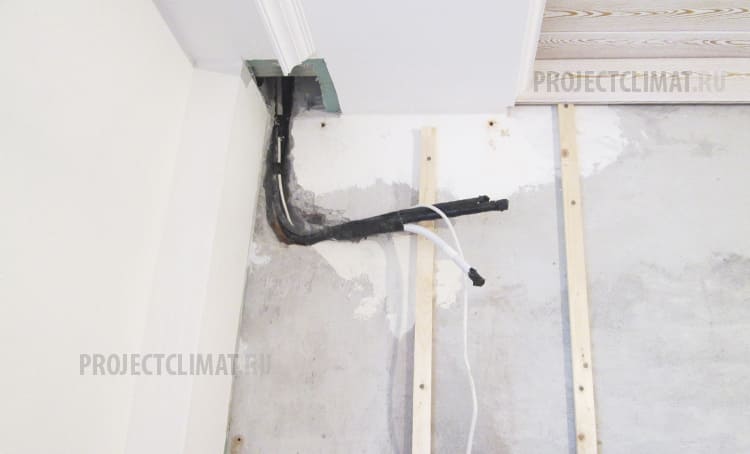

Разбираем стену. Клиенту реально повезло, что у него именно такое решение в ремонте. Представьте, что было бы при обоях или штукатурке на стенах!

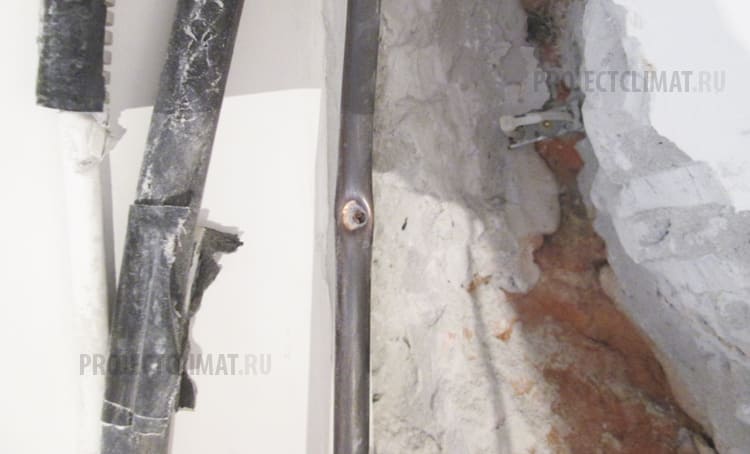

Саморез. Аккурат по центру газовой трубы: при креплении декоративных элементов не учли ранее заложенные коммуникации.

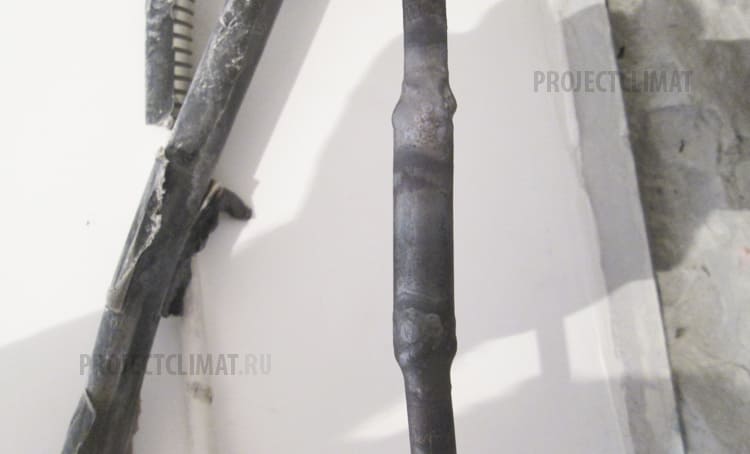

Запаять – невозможно, т.к. слишком большое давление даёт компрессор кондиционера. Выход один: обрезать часть коммуникаций, проводить развальцевание концов трубок и выполнять пайку. и заново (хоть и частично. но это повезло) – ремонт.

Хорошо всё, что хорошо кончается. И всё-таки, в качестве “акции устрашения” напоследок пример (и далеко не единственный) объекта, где стены всё-так не разбираются. Не поленитесь: сфотографируйте коммуникации, заложенные в стенах. Поверьте, пригодится. Даже хотя бы на тот случай, когда решите прибить полку или повесть картину. Кстати: при работах с противоположной стены – также учитывайте заложенные фреоновые трассы.

Установка фреоновой трассы

Сам процесс установки объединения внешнего и внутреннего блока сплит-системы уже описан много раз. Хотелось бы остановиться только на некоторых, заслуживающих особого внимания моментах. Процесс создания фреоновой магистрали включает в себя правильную порезку развальцовку и пайку медных трубок.

Порезка трубки на отрезки определенной длины производится инструментом, под названием труборез. Использование ножовки и других режущих инструментов – недопустимо. Применение ножовки и ей подобным инструментам приводит к образованию большого количества стружки, которую трудно извлечь из трубопровода. Кроме того, использование таких инструментов не гарантирует ровный срез без зазубрин и заусениц, которые будут мешать вальцовке. Порезку труб производят с запасом в 5-10 см, для обрезки, в случае неудачной вальцовки.

Вальцовка является второй по важности операцией после порезки. От правильной вальцовки зависит герметичность холодильного контура и долговечность работы кондиционера. Сам инструмент выглядит в виде струбцины, в нижней части которой находятся отверстия для труб разного диаметра.

Алгоритм действий при развальцовке медных трубок для кондиционера:

• надеть на отрезок трубы обжимную гайку;
• вставить конец трубки в необходимое отверстие в нижней части самозажимной планки или тисков так, чтобы она выступала из-за края на 3-4 мм;
• вращая поворотный механизм в верхней части струбцины, ввести в конец трубки вальцовочную насадку необходимого размера или конус эксцентрика (в зависимость от модели вальцовки);
• постепенно проворачивая механизм произвести разбортовку трубки;
• после окончания процесса вальцовки освободить конец трубки от механизма.

Развальцованный конец медной трубки должен иметь идеальную геометрию.

Как правило, стандартный набор для развальцовки трубок кондиционера состоит из трубореза и вальцовки. В зависимости от модели, в наборе с вальцовкой могут идти вальцовочные насадки под диаметр трубки 3/16″; 1/4″; 5/16″; 3/8″; 7/16″; 1/2″; 5/8″.

После того, как отрезки труб развальцованы (аккуратно и правильно) следует соединить их с трубками, выходящими из внутреннего блока. Для этого необходимо как можно ровнее совместить выходной фланец с раструбной гайкой и от руки затянуть соединение.

Гайка изначально затягивается только от руки. Закручиваться она должна свободно по всей длине резьбы.

После чего гайка обжимается при помощи ключа. В идеале – динамометрического ключа, для контроля момента затяжки соединения. Если затянуть гайку сильно, развальцованную часть медной трубки попросту срежет. Если гайку недотянуть, то может произойти вытекание хладагента. Таблица момента затяжки соединений медных трубок кондиционера находится в документах к конкретной марке климатической техники. Например: к кондиционеру Polaris таблица выглядит так:

Если производитель не стал утруждать себя публикацией таблицы, то правильную затяжку можно выполнить и «на глаз»: после того как гайка туго затянута вручную, сделать еще ¾ оборота при помощи ключа.

Шаг 8. Опрессовка трассы кондиционера.

Этот шаг не является обязательным, но мы советуем его выполнять, так как очень часто возникают ситуации, когда при финишной отделке пробивают трассу и не замечают этого. Опрессовку трассы выполняют азотом ОВЧ давлением 34 атм. При разгерметизации опрессованной трассы происходит выброс азота под высоким давлением, что в любом случае будет услышано отделочниками. На данном этапе достаточно легко произвести ремонт трассы без обширных демонтажных работ. Также на трассу можно установить манометр, который будет показывать давление в системе.
