Вакуумный насос для кондиционеров: что выгоднее, купить или собрать своими руками

Вакуумный насос для кондиционеров: что выгоднее, купить или собрать своими руками?

Вакуумирование – это процесс удаления различных газов и паров воды из кондиционера.

Данный процесс осуществляется благодаря использованию вакуумного насоса.

Обычно вакуумирование осуществляют перед заправкой охлаждающего устройства хладагентом или фреоном.

Если не применять откачку газов и паров воды вакуумным прибором, то кондиционер выйдет из строя или снизиться срок его эксплуатации из-за того, что молекулы воздуха приводят к значительному росту давления, приводящий к повышенной нагрузке на компрессор.

Особенности и сферы применения

Предназначение вакуумного насоса – это отвод из системы кондиционирования жидкости и влаги. Если их не удалить, давление внутри климатического оборудования и магистрали повышается, компрессор испытывает повышенную нагрузку, а количество вырабатываемого холодного воздуха существенно снижается. Это приводит к выходу из строя всей системы кондиционирования.

Помимо монтажа сплит-систем для дома и офиса, вакууматор используется сервисными центрами также для заправки хладагентом и ремонта охлаждающего воздух оборудования. Однако насос применим еще и для холодильников, устройство которых очень схоже с конструкцией климатической техники. Также этот прибор необходим при установке автокондиционеров. Таким образом, вакуумный насос или вакууматор – это специфическое оборудование с узкой областью применения.

Совет! Для установки одного или двух кондиционеров приобретать вакууматор нет смысла, лучше обратиться к профессионалам и взять его в аренду либо договориться о выполнении ими этой работы.

Типы вакуумных насосов для установки кондиционера

Известны следующие модели:

1. Пластинчато-роторные – наиболее распространённые низковакуумные агрегаты, отличаются низким уровнем шума, простой конструкцией, легко обслуживаются. Минусом является необходимость замены масла и других расходных элементов.
2. Двухроторные или двухступенчатые, низковакуумные, для увеличения производительности оснащены двумя роторами, экономичны в эксплуатации.
3. Низковакуумные жидкостно-кольцевые или водокольцевые агрегаты, обладают простой, но надёжной конструкции с безмасляной перекачкой газов даже с большим количеством водяных паров, создают неглубокий вакуум.Недостатками считается постоянное потребление воды, высокие затраты электроэнергии.
4. Диффузионные для высоковакуумной откачки, имеют большую производительность, не боятся внезапных скачков давления, малочувствительны к наличию посторонних частиц в откачиваемой среде;
5. Криоадсорбционные высоковакуумные – их работа основана на поглощении газов при снижении температуры поверхности материала.Но применяются реже из-за использования синтетических масел, загрязняющих систему и требующих приобретения дополнительного оборудования для очистки;
6. Гетерионные также относятся к группе высоковакуумных.Эффективные в плане качественной очистки, создают вакуум без малейших примесей, но редко используются по причине дороговизы.

Вакуумный насос для кондиционеров

Для того, что бы купить вакуумный насос для кондиционера нужной марки и затем правильно его эксплуатировать, нужно узнать принцип работы таких насосов и их конструкцию.

Из кондиционера перед заправкой хладагентом нужно удалить воздух, в котором находятся, как обычно, капли влаги и частички пыли. При этом проверяется вся система кондиционирования на предмет герметичности. Если не удалить влагу перед заправкой фреона, кислород из влаги вступает в реакцию с фреоном с образованием кислоты, которая влияет на работоспособность компрессора.

Также при этом она воздействует на изоляцию двигателя, снижая при этом качество кондиционирования, что в конечном итоге приводит быстрому износу оборудования.

Что бы разобраться в этом вопросе, сначала выясним, что насосы бывают разных типов, в зависимости он конструкции.

Пластинчато – роторная конструкция насоса является наибольше распространённой среди низковакуумных и средневакуумных типов. Они простые, их легко эксплуатировать, работают тихо. Но у них нужно периодически менять масло и другие расходники.

На схеме показана работа насоса с одной пластиной, но могут быть и многопластинчатые, могут иметь регулировку или работать без неё.

Двухступенчатая конструкция, которая имеет хорошую экономичность, оснащена двумя роторами. Также считаются низковакуумными.

Конструкция водокольцевых насосов достаточно простая, но вместе с тем надежная в работе. Масла она не потребляет, но требует потребления воды, в связи с чем она потребляет много электроэнергии, относится к низковакуумным.

Для создания высокого вакуума выбираем диффузионную конструкцию, которая имеет хорошую производительность. Кроме этого, конструкция справляется с перепадами давления и с посторонними примесями в воздухе при откачке.

К высоковакуумным относятся и такие конструкции, как криоадсорбционные и гетерионные. Первые работают с использованием синтетических смазочных материалов, которые требуют дополнительного оборудования для очистки системы, вторые более эффективные в этом плане, но и более дорогие.

Выбор насоса для кондиционера

Если появилась необходимость купить вакуумный насос для откачки воздуха из кондиционера, выбираем его по следующим параметрам.

Скорость откачки воздуха, на которую оказывает влияние необходимый уровень производительности, номинальный.

Для этого выбираем двигатель нужной мощности, причем с запасом, тогда насос работает длительный срок. Важны также и показатели остаточного давления.

Небольшие размеры и вес более удобны в работе, чем крупные аналоги. Если выбираете пластинчато –роторный насос, необходимо наличие контролирующего индикатора уровня масла и наличие клапана, при помощи которого стравливается балластный газ.

Его принцип работы показан на первой схеме. Через отверстие для впуска, воздух проходит в рабочую камеру. За счет вращения пластин ротора (от этого и название насоса), которые достаточно плотно прилегают к стенкам, он сжимается и проталкивается в камеру, более узкую за счет уменьшения её объема пластинами. Затем сжатый воздух выталкивается наружу через выпускной клапан.

Маслом смазывают детали насоса для отведения тепла и для облегчения ходя трущихся деталей.

Есть варианты насосов этой конструкции, которые работают без применения масла. Такие модели требуют более короткого режима работы из-за перегрева.

Более производительными считаются двухступенчатые насосы

Выбирая двухступенчатый вакуумный насос для заправки кондиционеров при их установке, нужно ориентироваться на то, что для бытового небольшого кондиционера вполне хватает одноступенчатого насоса, но если в работе встречаются и кондиционеры большей производительности, нужно иметь насос с двумя роторами. Такие агрегаты способны создавать как средний, так и высокий вакуум.

Причем лучше иметь модель оборудования, которая имеет переключение на разные режимы работы.

Принцип работы двухступенчатого насоса в том. что при в конструкции у него заложены две камеры, которые имею между собой сообщение. Воздух сначала сжимается в предварительно в первой камере, а при переходе во вторую камеру окончательное сжатие воздуха намного выше.

Также для работ по установке кондиционеров достаточно часто используют водокольцевой насос. Несмотря на то, что он потребляет больше электроэнергии, многие специалисты выбирают эту модель за простоту в использовании. Кроме того, таким оборудованием производится более качественная очистка откачиваемого газа от загрязнения. К недостаткам можно отнести и то, что высокого вакуума им добиться невозможно.

Как указывалось, откачка воздуха происходит за счет того, что в рабочей полости за счет центробежных сил образуется воронка с вакуумом внутри, которая и всасывает в себя газ или воздух. Он в процессе очищается и готов к работе.

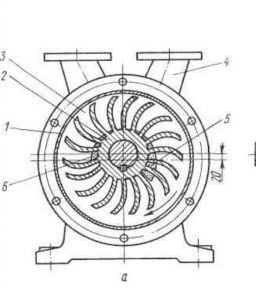

Схематическое изображение водокольцевого насоса

1. корпус цилиндрической формы;
2. рабочее колесо;
3. водяное колесо;
4. патрубок, через который идёт всос;
5. всасывающее окно;
6. нагнетательное окно.

Выбор оборудования по моделям

Если выбирать пластинчато роторный насос между одноступенчатыми и двухступенчатыми конструкциями, нужно учесть, что двух ступенчатый дает вакуум максимально 99,5 %, а одноступенчатый – 95%.

В продаже есть такие разновидности: VE,VI, VRD,HBP. в первых двух используем сеть 220 В, в двух последних 380 В.

Очень распространены насосы от китайского производителя VALUEони в средней ценовой категории, по качеству вполне сносные, особых нареканий нет. Немного меньше знают такие марки, как ZENSER, FAVORCOOL, которые также неплохо зарекомендовали себя, да и цена на такой вакуумный насос для кондиционеров у них доступная, например, VALUE VЕ – 115 можно купить от 5 300 рублей.

Можно купить в Москве и такие марки вакуумных насосов для кондиционеров, как BOSH, которого считают вообще лучшим производителем такого оборудования, но цена на них достаточно высокая и поставляется, в основном, под заказ

Неплохие небольшого размера насосы выпускают их земляки – компания KNF. Для точных работ по наладке и обслуживанию высококачественных кондиционеров используют оборудование от швейцарской компании Refco и испанской TELSTAR.

Итальянский бренд ERRECOM в России также хорошо известен. Это одно и двух ступенчатые насосы, которые применяют для кондиционеров, имеющих повышенные требования по эксплуатации.

Американский производитель CPS выпускает не только насосы, но и остальное приспособление для установки кондиционеров.

Есть такой концерн Becool, который начал свою историю с 2004 года и на сегодняшний день является крупнейшим поставщиком холодильного оборудования. При этом его завода размещены и на территории России, Южной Кореи, Китая и других стран. Цена достаточно доступная, например модель Becool BC – VP – 114N, одноступенчатая, имеет цену от 4090 рублей.

Купить вакуумный насос, который необходим вам для установки кондиционера, не составляет большой сложности.

Неплохие насосы водокольцевые выпускает российское преприятие «Вакуумтех». Их производительность может быть от 4,5 до 7,5 кубометров воздуха в час. Всё большую популярность приобретают покупки и через Алиэкспресс, так что вариантов очень много.

Мембранные вакуумные насосы

Конструкция насосов НВМ проста: камера, оснащенная мембраной и парой клапанов. Для улучшения характеристик и снижения пульсации механизм оснащается парными камерами, мембраны которых функционируют в противофазе друг к другу.

Такие насосы справляются и с обилием паров жидкостей. Если мембраны изготовлены из химически нейтральных материалов, насос можно использовать в работе с агрессивными газами.

В качестве вакууматора для кондиционера покупают их реже, так как цена выше, а также требуется замена клапанов и мембран.

Какой вакуумный насос лучше

Техника отличается конструктивными особенностями, рабочими параметрами, эффективностью и рентабельностью применения. Разные сферы использования предъявляют свои требования к оборудованию, по этой причине сложно выбрать универсальный агрегат. Команда VyborExperta.ru рекомендует следующие марки с учетом области применения:

• Мегеон 98033 – вакуумный насос для кондиционеров;
• Value VE-125N – для учебных лабораторий;
• Becool BC-VP-12P – для работы с холодильными установками;
• Monstrpump – 2XZ -4 – для промышленного применения.

Все агрегаты, представленные в обзоре, достойны внимания пользователей, но только самые надежные устройства получили статус лучших в своих категориях.

Настройка кондиционера без применения вакуумного насоса

Существует и другой вариант запуска системы кондиционирования. Вакуумный насос для этого не нужен. Внутри магистрали под фреон содержится довольно большое количество этого хладагента. Герметично зафиксировав шланги между внешним и комнатным блоком, можно на 5–7 секунд открыть заправочный клапан и включить оборудование в режим «охлаждения». Но необходимо быть осторожным с таковым периодом времени. Существует риск того, что количество фреона, которое удалиться в атмосферу будет слишком велико. Заметить таковые последствия не сложно. Работа климатического оборудования будет не эффективной. Охлаждение или обогрев помещения будет происходить дольше. Есть риск того, что объем хладагента не сможет справиться с поставленной задачей. А это может привести к выведению из строя важных механизмов кондиционера.

При выполнении запуска оборудования без вакууматора может понадобиться отвертка или длинный металлический стержень. Такой инструмент необходим для продавливания защитного клапана заправочного порта.

Фреон не будет выталкивать воздух без приложенных внешних усилий. Применения такого метода запуска кондиционера не всегда можно использовать. Если длина магистрали под хладагент больше 4 метров, вытеснить весь объем воздуха за несколько секунд не получится. Так, утилизированного объема фреона будет слишком много для нормального функционирования системы.

Выполнение вакуумации без насоса проводить не рекомендуется. Такой метод применяют, если:

1. Устройством оборудования не предусмотрено подсоединение дополнительного оборудования.
2. Резьба на порте магистрали сорвана или имеет производственный брак.
3. У хозяина оборудования есть возможность легкодоступной дозаправки хладагента.

Есть и другой недостаток, который важен для оборудования, находящегося на гарантии. В случае различных поломок, мастера техобслуживания могут выявить «следы негативной вакуумизации». В таком случае, за ремонт потребуют оплаты, так как собственноручная утилизация фреона не является гарантийным случаем.

Отвертка поможет запустить оборудование без вакууматора

Выбор вакуумного насоса

Перед началом запуска важно вакуумировать магистраль при установке кондиционера, иначе устройство будет работать гораздо меньше отведенного ему срока. Чтобы провести эту процедуру, потребуется вакуумный насос, который удалит из системы лишний воздух.

Как работает этот аппарат? Все заключается в происходящем внутри связывании газов и удалении их за пределы системы. Изолируется некоторого объема имеющейся воздушной смеси, которая находится в трубах, а также перемещение ее непосредственно к патрубку. Что касается принципа связывания, то в этом случае молекулы просто собираются и оседают на твердой поверхности, а затем уносятся со средой жидкости, создавая внутри необходимый вакуум. Избавиться от воздуха можно двумя путями, а какой конкретно будет использоваться — зависит от выбранной модели насоса.

Вакууматор для кондиционеров бывает двух типов, низковакуумный или высоковакуумный. В свою очередь, они разделяются еще на несколько категорий, в которые входят различные устройства.

Низковакуумные устройства бывают следующими:

• Роторно-пластинчатые — считаются самыми качественными и надежными из тех, что входят в эту группу приборов.
• Двухступенчатые — имеют два вращающихся механизма, при помощи которых они захватывают воздух и удаляют его.
• Жидкостно-кольцевые — работают при помощи использования системы с жидкими парами.

Высоковакуумные устройства тоже могут быть разными:

• Диффузионные — довольно популярные аппараты, которые обладают солидной скоростью, однако в процессе используются масла, которые загрязняют газовую смесь.
• Криадсорбционные — в этих устройства используется жидкий азот, который может замораживать газы, но при этом прогревает само устройством.
• Гетерионные — считаются наиболее результативными, но и самыми дорогостоящими, поскольку позволяют получать вакуум, без каких-либо загрязнений.

Выбирая приспособление для вакуумирования кондиционера, необходимо учитывать ряд характеристик и особенностей.

• Важно принять в расчет технические свойства самого кондиционера, чтобы правильно подобрать насос.
• Также стоит учитывать срок использования аппарата.
• Важную роль играет и величина системы труб, из которых будет откачиваться смесь.

Кроме того, насос должен соответствовать определенному ряду требований.

Его использование должно обеспечивать необходимый уровень давления, чтобы эксплуатация кондиционера была долгой и не грозила внеплановым ремонтом.

Прибор должен быть удобным в работе, с оптимальным весом, всеми необходимыми индикаторами, клапанами и прочими приспособлениями.

Аппарат должен работать в различных условиях.

При выборе насоса стоит также осмотреть корпус устройства, чтобы убедиться, что он надежный и качественный, выяснить имеющийся объем камеры и производительность, от которой напрямую будет зависеть время выполнения работы.

Дополнительные критерии выбора

Приборы необходимы в промышленности и бытовой жизни. В зависимости от потребностей, следует выбрать подходящий тип вакуума. Рынок представлен изделиями китайского, испанского, итальянского, американского производителя. Они предлагают покупателям высококлассные агрегаты и небольшие машины для домашнего использования.

Перед тем, как подобрать вакуумный насос, необходимо выбрать производителя.

Хорошо зарекомендовали себя:

1. Вакууммаш. Он выпускает масляные насосы, работающие без жидких масляных смазок, а также изделия водокольцевого типа.
2. ERSTEVAK. Производит устройства, формирующие 1 мбар давления. Компания занимается водокольцевыми, вихревыми и пластинчато-роторными механизмами.
3. BUSCH. Выпускает стандартные виды вакуумного оборудования разной ценовой категории. Производство основано на диффузных, турбомолекулярных, выхревых и других популярных механизмах. Компания завоевала популярность во всем мире продукцией среднего и высокого класса.
4. Refco. Это Швейцарская компания, выпускающая надежное оборудование, использующееся для обслуживания кондиционеров.
5. ERRECOM. Это итальянская компания. Она работает с высококачественными приборами, отличающимися длительным сроком эксплуатации.
6. CPS. Американская компания, выпускающая разнообразное оборудование, с помощью которого можно обслуживать климатическую технику.
7. VALUE, ZENSEN, Favorcool – это китайские марки. Их продукция качественная, имеет достойные технические характеристики. По качеству техника не хуже европейских брендов.

Без вакуумных насосов невозможна эффективная работа многих систем, в том числе и кондиционирования. Он помогает удалить лишние газы и пары, за счет чего снижается нагрузка на компрессор и увеличивается срок службы агрегата. Перед покупкой агрегата стоит ознакомиться с характерными особенностями моделей. Предпочтение следует отдавать надежным производителям.
